Giới thiệu sản phẩm

Hệ thống lắp đặt quang điện ngói thép màu chủ yếu phù hợp cho các nhà máy điện mái nhà thép màu phân tán. Hệ thống này sử dụng nhôm làm vật liệu chính. Nó có trọng lượng nhẹ và tải trọng thấp trên mái nhà.

Không xuyên thủng · Mái nhà công nghiệp · Đường may hình thang / đứng

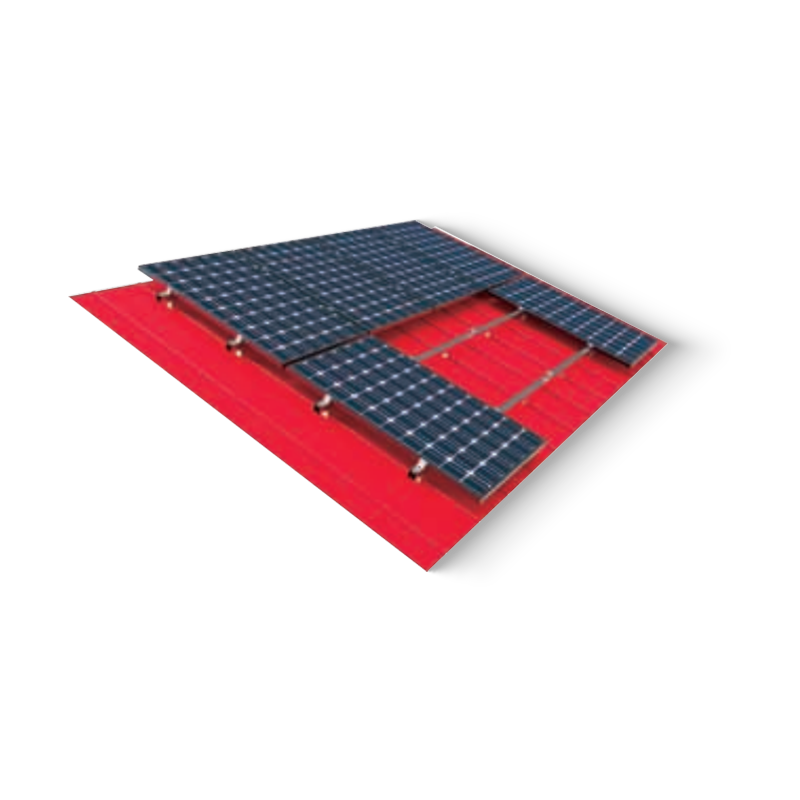

Hệ thống lắp đặt ngói thép màu
các Hệ thống lắp đặt ngói thép màu là một giải pháp kết cấu chuyên dụng được thiết kế để lắp đặt các mô-đun quang điện trên các mái nhà công nghiệp và thương mại bao gồm các tấm thép định hình. Hệ thống này sử dụng các cấu hình kẹp và ray tùy chỉnh tiếp xúc trực tiếp với các gân của ngói thép màu, loại bỏ hoặc giảm thiểu nhu cầu xuyên mái. Được chế tạo chủ yếu từ các ốc vít bằng hợp kim nhôm ép đùn (AL6005-T5) và thép không gỉ (SUS304), cụm lắp đặt cung cấp một kết nối cơ học đáp ứng các yêu cầu về giãn nở nhiệt và tải trọng gió. Kiến trúc mô-đun của nó hỗ trợ cả định hướng mô-đun dọc và ngang, thích ứng với các hình dạng sườn khác nhau bao gồm các mặt cắt đường may hình thang, gấp nếp và đứng.
01
Tính toàn vẹn về cấu trúc
Sử dụng kẹp đường may đứng không xuyên thấu hoặc giá đỡ hình thang được bịt kín EPDM để duy trì lớp chống thấm của kết cấu mái hiện có.
02
Độ bền vật liệu
Nhôm anodized cung cấp khả năng chống ăn mòn trong khí quyển và tiếp xúc với hóa chất công nghiệp, kéo dài tuổi thọ hoạt động của mảng năng lượng mặt trời.
03
Phân phối tải
Được thiết kế để phân phối tải trọng mô-đun PV tĩnh và động trên xà gồ mái chính, ngăn ngừa biến dạng cục bộ của ngói thép.
04
Vận tốc cài đặt
Các bộ phận được lắp ráp sẵn và đai ốc ray chuyên dụng giúp giảm thời gian lao động tại chỗ và độ phức tạp cơ học.
Vật liệu cơ bản Nhôm Anodized AL6005-T5
Vật liệu buộc Thép không gỉ SUS304
Các loại mái Đường may hình thang / sóng / đứng
Tải trọng gió Lên tới 60 m/s
tải tuyết Lên tới 1,4 kN/m2
Góc nghiêng Điều chỉnh song song hoặc 5° – 15°
Đặc tính sản phẩm
Thông số kỹ thuật Thông số kỹ thuật chi tiết
Vật liệu cơ bản Nhôm Anodized AL6005-T5
Vật liệu buộc Thép không gỉ SUS304
Loại mái áp dụng Đường may hình thang, sóng, đứng
Công suất tải gió Lên tới 60 m/s
Khả năng chịu tải tuyết Lên tới 1,4 kN/m2
Góc nghiêng Song song với mái nhà hoặc điều chỉnh 5° - 15°
Kịch bản ứng dụng chính
Kho công nghiệp – Nhà máy quang điện trên mái nhà quy mô lớn tại các trung tâm hậu cần và cơ sở sản xuất sử dụng thép tấm định hình.
Cơ sở nông nghiệp – Tích hợp năng lượng mặt trời trên các chuồng trại chăn nuôi kết cấu thép và kho chứa ngũ cốc.
Trung tâm bán lẻ thương mại – Trang bị thêm các khu phức hợp mua sắm mái kim loại hiện có để sản xuất năng lượng tái tạo.
Kiểm tra trước khi lắp đặt
  • Xác minh chất nền: Xác nhận độ dày và loại vật liệu của ngói thép màu để đảm bảo đủ độ bền kéo cho vít tự khai thác hoặc ma sát kẹp.
  • Vị trí xà gồ: Xác định và đánh dấu chính xác vị trí của xà gồ mái phụ để đảm bảo tất cả các ốc vít kết cấu được neo vào khung chịu lực.
Hướng dẫn hoạt động
  • Ứng dụng keo: Đối với các hệ thống yêu cầu xuyên mái, phải sử dụng miếng đệm EPDM cao cấp hoặc băng cao su butyl để ngăn hơi ẩm xâm nhập.
  • Thông số mô-men xoắn: Tất cả các bu lông bằng thép không gỉ phải được siết chặt theo giá trị mô-men xoắn kỹ thuật (thường là 15-20 N·m) để tránh bị lỏng do rung động gió theo chu kỳ.
  • Điều kiện bảo quản: Linh kiện được bảo quản ở môi trường khô ráo, thoáng mát; tránh tiếp xúc trực tiếp với xi măng hoặc vật liệu có tính axit để tránh ăn mòn điện trước khi lắp đặt.
Tính chất vật lý
loại Stent quang điện
Chất liệu Chất liệu Hợp kim nhôm
Hoàn thiện/xử lý bề mặt

/

Phạm vi kích thước

tùy chỉnh có sẵn

Chiều rộng Tùy chỉnh có sẵn
Chiều cao đường ray bên
Chiều dài
Độ dày/đường kính dây
Tối đa. Tải làm việc
Phụ kiện/sản phẩm liên quan
Tính năng sản phẩm

1. Trọng lượng nhẹ

2. Cài đặt dễ dàng

3. Hiệu suất chi phí cao

Màu sắc

Áp lực gió thiết kế: 0,55KN/㎡

Áp lực tuyết thiết kế: 0,5KN/㎡

Tuổi thọ sử dụng: 30 năm

Nhu cầu môi trường
ứng dụng Màu sắc steel tile roof
