Tổng quan về sản phẩm

Hệ thống lắp đặt ngói thép không màu xà gồ được thiết kế để gắn thiết bị trực tiếp vào các đường nối đứng hoặc sườn hình thang của các tấm thép định hình. Hệ thống này bao gồm đế kẹp bằng nhôm hoặc thép mạ kẽm, giá đỡ có thể điều chỉnh độ cao và thanh ray trên cùng hoặc kẹp mô-đun. Nó loại bỏ sự cần thiết của xà gồ ngang, giảm chi phí vật liệu và thời gian lắp đặt. Cơ cấu kẹp sử dụng bu lông chữ T và đệm cao su tổng hợp để cố định giá đỡ mà không xuyên qua màng mái, bảo vệ tính toàn vẹn của thời tiết. Sự truyền tải xảy ra thông qua các gân của tấm tới kết cấu phần dưới. Khả năng tương thích tiêu chuẩn bao gồm các cấu hình như LSY-32/1000, YX25-210-840 và gạch hình thang có chiều cao sườn từ 25mm đến 75mm. Hệ thống lắp đặt có thể hỗ trợ các tấm quang điện, khay cáp hoặc các thiết bị cơ khí nhẹ trên mái kim loại với góc dốc từ 5° đến 45°.

45° Phạm vi độ dốc mái
25-75mm Chiều cao sườn tương thích
M8 / M10 Kích thước bu lông kẹp
EN 1991-1-4 Thiết kế tải trọng gió
Lợi thế cốt lõi

Loại bỏ xà gồ

Giảm kết cấu thép thứ cấp từ 35-50% so với xà gồ ray truyền thống. Giá đỡ gắn trực tiếp vào các sườn của tấm mái, giảm chi phí vật liệu và trọng lượng vận chuyển.

Tính toàn vẹn không thấm nước

Thiết kế kẹp sử dụng đệm EPDM hoặc silicone để bịt kín điểm cố định. Không có sự thâm nhập của mái nhà làm giảm khả năng rò rỉ. Đã thử nghiệm độ kín nước 600Pa trong điều kiện năng động.

Có thể điều chỉnh độ cao và độ nghiêng

Cơ chế trượt tích hợp cho phép điều chỉnh theo chiều dọc lên tới 40mm và góc nghiêng 0-15 độ để bù đắp cho những bất thường của mái nhà hoặc hướng mặt trời.

Vật liệu chống ăn mòn

Kẹp bằng nhôm 6063-T5 (anodized AA15) hoặc thép HDG (lớp phủ Z600). Các ốc vít A2-70 bằng thép không gỉ được bao gồm để ngăn ngừa tiếp xúc với kim loại khác nhau.

Đặc tính sản phẩm
Tùy chọn vật liệu Nhôm ép đùn 6063-T5 (anodized 12-15μm) / Thép mạ kẽm nhúng nóng S250GD Z (275-600g/m2)
Loại kẹp Kẹp bên, kẹp giữa, kẹp cuối cho tấm hình thang; kẹp đường may phổ quát cho mái đường may đứng
Khả năng tương thích của xương sườn Hình thang (cao 25-75mm, bước 150-350mm); tôn (loại R32, R45); biên dạng hình sin
Khả năng chịu tải Độ bền kéo tối đa: kẹp 2,5kN trên mỗi giá đỡ; Tải trọng thiết kế: 1,2kN dọc / 0,8kN ngang
Đặc điểm kỹ thuật của dây buộc Bu lông lục giác A2-70 hoặc A4-80 bằng thép không gỉ; vòng đệm lò xo và vòng đệm phẳng được lắp ráp sẵn
Phạm vi nhiệt độ -40°C đến 110°C (Phớt EPDM duy trì độ đàn hồi)
Phân loại lửa Không cháy, loại A theo tiêu chuẩn ASTM E84, linh kiện nhôm
Chứng chỉ ISO 9001:2015; IEC 62852 (lực kẹp); TUV đã thử nghiệm khả năng nâng gió
Kịch bản ứng dụng

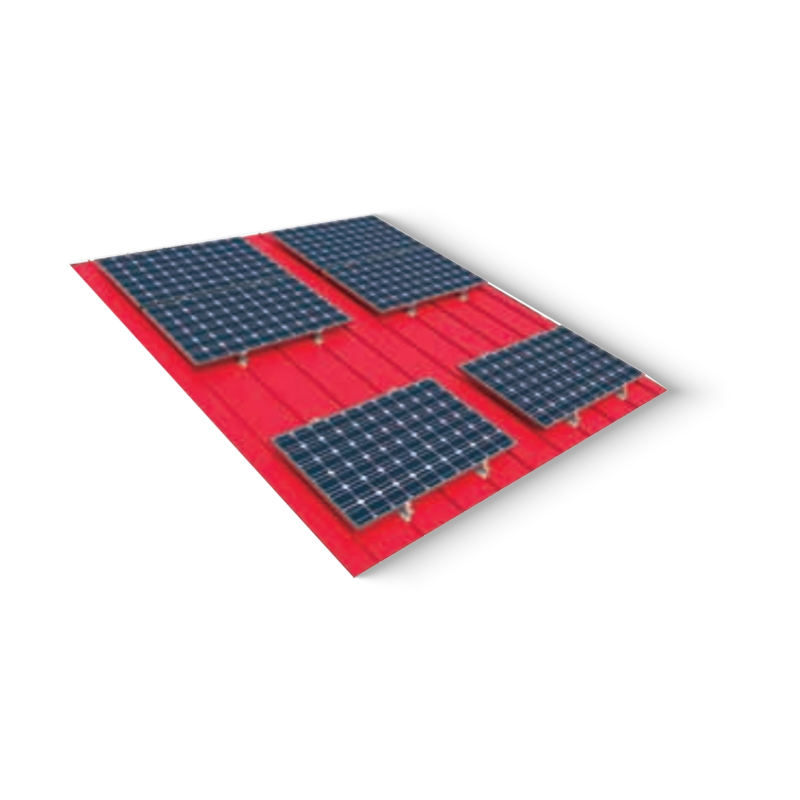

Nhà kho công nghiệp với tấm thép màu hình thang – gắn trực tiếp các mảng năng lượng mặt trời trên mái nhà (hệ thống PV nối lưới).
Công trình nông nghiệp (trang trại gia cầm, kho chứa ngũ cốc) – lắp quạt hút, giá đỡ đèn hoặc thiết bị nhỏ không có lưới xà gồ.
Mái kim loại thương mại (nhà để xe, trung tâm hậu cần) – hỗ trợ khay cáp hoặc lối đi có độ dốc thấp.
Dự án trang bị thêm trên mái thép hiện có – giải pháp tăng thêm tải trọng mà không cần sửa đổi cấu trúc chính.
Hệ thống làm mát và bộ dây HVAC được cố định trên tấm tôn tôn.
Ghi chú kỹ thuật & giải pháp

Sức cản nâng gió

Đối với những vùng mái có lực hút cao, hãy sử dụng thêm kẹp khóa và tăng mật độ kẹp lên 4 trên một mét vuông. Xác minh lực kéo ra thông qua thử nghiệm kéo tại chỗ theo tiêu chuẩn ASTM E1512 (tối thiểu 600 N mỗi kẹp).

Chuyển động nhiệt của tấm thép

Thép màu giãn nở theo chu kỳ nhiệt. Sử dụng các lỗ giá đỡ có rãnh với các miếng đệm ma sát cho phép trượt vi mô lên đến 3mm để tránh mỏi dây buộc. Không siết quá mô-men xoắn quá 15 Nm đối với bu lông M8.

Tiếp xúc kim loại khác nhau

Giá đỡ nhôm tiếp xúc với tấm lợp tôn mạ kẽm cần có bộ cách ly nylon hoặc miếng đệm không dẫn điện để chống ăn mòn điện. Dán băng bitum nếu không sử dụng chất cách điện.

Xác minh tính toàn vẹn của con dấu

Sau khi cài đặt, kiểm tra phần chèn EPDM để nén đồng đều. Khoảng trống lớn hơn 1,5mm cho thấy chỗ ngồi không phù hợp và có thể khiến nước xâm nhập. Mô-men xoắn lại sau 2 tuần.

Câu hỏi thường gặp
Q1 Hệ thống không xà gồ có phù hợp với mọi mái kim loại hình thang không?
Khả năng tương thích phụ thuộc vào chiều cao và khoảng cách của sườn. Kẹp tiêu chuẩn phù hợp với chiều cao sườn 25-75mm và chiều rộng đỉnh 25-45mm. Đối với các biên dạng tùy chỉnh (sườn đối đầu, gân hẹp), hãy sử dụng bộ điều hợp hàm dành riêng cho biên dạng hoặc miếng đệm kẹp được gia công tùy chỉnh.
Q2 Hệ thống lắp đặt có yêu cầu xác minh kết cấu mái nhà không?
Đúng. Tấm mái phải hỗ trợ thêm tải trọng điểm. Cung cấp tính toán tải trọng dựa trên độ dày tấm (thép tối thiểu 0,5mm), hình dạng sườn và nhịp giữa các xà gồ chính. Hệ thống lắp đặt chuyển tải sang các tấm sườn; xác minh độ bền của xương sườn với nhà sản xuất.
Q3 Hệ thống có thể được sử dụng để lắp đặt bảng điều khiển năng lượng mặt trời mà không cần nối đất không?
NEC 250 yêu cầu liên kết. Sử dụng kẹp nối đất hoặc răng nối đất lắp sẵn trong kẹp để thiết lập tính liên tục về điện trên các giá đỡ và khung mái. Bề mặt anod hóa không dẫn điện; loại bỏ lớp phủ tại các điểm kết nối hoặc sử dụng vòng đệm hình sao.
Q4 Những gì cần bảo trì theo thời gian?
Kiểm tra mô-men xoắn kẹp hàng năm (khuyến nghị 12-14 Nm cho M8). Thay thế các miếng đệm EPDM đã xuống cấp sau mỗi 8-10 năm. Kiểm tra dấu hiệu ăn mòn ở vùng ven biển; phun xịt bảo vệ nếu cần thiết.
Thông tin tham khảo đặt hàng

Sơ đồ đánh số phần

NPCS-[Mã chiều cao gân]-[Mã vật liệu]-[kiểu kẹp]
Ví dụ: NPC-50-AL-SC → chiều cao gân 50mm, hợp kim nhôm, kẹp bên cho tấm hình thang

  • Mã chiều cao sườn: 35, 50, 65, 75
  • Chất liệu: AL (anodized) / GS (thép mạ kẽm)
  • Kiểu dáng: SC (kẹp bên), MC (kẹp giữa), EC (kẹp cuối)

Bộ linh kiện tiêu chuẩn

  • Kẹp trên và kẹp dưới (cặp phù hợp)
  • Đai ốc nyloc bu lông inox M8x40
  • Tấm cao su EPDM (độ dày 2 mm, cắt sẵn)
  • Bộ vòng đệm phẳng và vòng đệm lò xo
  • Bộ chuyển đổi cờ lê mô-men xoắn cài đặt (tùy chọn)

Bao bì: 50 bộ mỗi thùng hướng dẫn lắp đặt

* Giá trị tải dựa trên thử nghiệm tĩnh theo UL 2703 và EN 1991. Kỹ thuật hiện trường được khuyến nghị để điều chỉnh cụ thể vùng tuyết/gió. Tất cả các sản phẩm đều đáp ứng yêu cầu RoHS.
