Giới thiệu sản phẩm

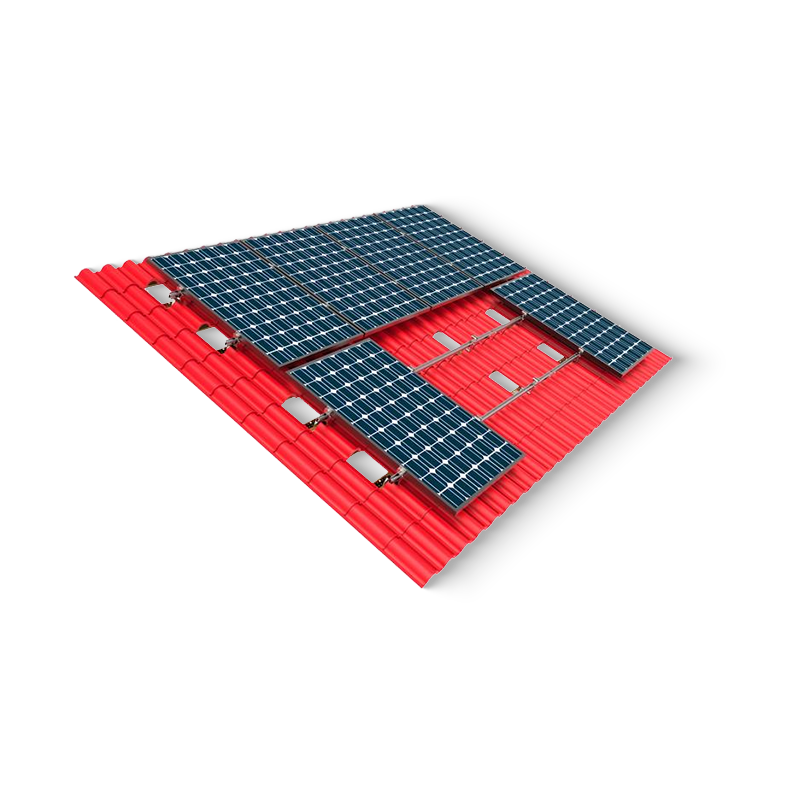

Hệ thống lắp đặt gạch tráng men
các Hệ thống lắp đặt gạch tráng men là giải pháp kết cấu chuyên dụng được thiết kế để gắn các mô-đun quang điện và các thiết bị trên mái nhà khác lên mái ngói đất sét hoặc bê tông tráng men (mịn, cong hoặc lồng vào nhau). Được thiết kế để tương tác với hình dạng độc đáo của gạch tráng men mà không ảnh hưởng đến tính toàn vẹn chống thấm của mái nhà, hệ thống này sử dụng móc ngói có thể điều chỉnh, thanh ray nhôm ép đùn và ốc vít bằng thép không gỉ. Thiết kế này có thể điều chỉnh sự giãn nở nhiệt, lực nâng gió và tải trọng tuyết trong khi vẫn giữ được đặc tính thẩm mỹ của bề mặt mái nhà. Thích hợp cho cả dự án cải tạo và xây dựng mới, hệ thống này hỗ trợ các cấu hình bảng quang điện tiêu chuẩn với các góc nghiêng song song với mặt phẳng mái hoặc với mức điều chỉnh độ cao tối thiểu.
Chất liệu
Nhôm Anodized AL6005-T5
Chốt
Thép không gỉ SUS304
Khả năng tương thích của ô
Đất sét tráng men · bê tông · lồng vào nhau
Tải trọng gió
Lên đến 55 m/s
A1
Tính toàn vẹn không thấm nước
Móc ngói được thiết kế để đặt bên dưới hoặc bên trên gạch tráng men có miếng đệm EPDM hoặc miếng đệm cao su, loại bỏ sự xuyên thấu của mái nhà và duy trì rào cản thời tiết ban đầu.
A2
Phân phối tải trọng ngói
Hệ thống phân bổ đều trọng lượng mô-đun PV trên nhiều điểm tiếp xúc của gạch, ngăn ngừa nứt cục bộ hoặc hư hỏng bề mặt tráng men dễ vỡ.
A3
Bảo tồn thẩm mỹ
Thiết kế thanh ray thấp và nhôm anod hóa giảm thiểu tác động trực quan, giúp đặc điểm kiến trúc của mái nhà vẫn nổi bật.
A4
Khả năng thích ứng mô-đun
Các vị trí móc có thể điều chỉnh phù hợp với các cấu hình ngói, khoảng cách ván và độ dốc mái khác nhau, cho phép tích hợp liền mạch giữa các hình dạng mái khác nhau.
Thông số kỹ thuật
Vật liệu cơ bản Nhôm Anodized AL6005-T5 (12-15μm coating)
Vật liệu buộc Thép không gỉ SUS304 / SUS316 (coastal zones)
Các loại ngói Đất sét tráng men, bê tông, lồng vào nhau (loại S, loại M, phẳng)
Phạm vi điều chỉnh móc ±20mm dọc · ±15mm ngang
Tải trọng gió resistance Lên đến 55 m/s (tested per EN 1991-1-4)
Khả năng chịu tải tuyết Lên tới 1,2 kN/m2
Hồ sơ đường sắt 30x30mm · 40x40mm (có thể tùy chỉnh)
Nhiệt độ hoạt động -30°C đến 85°C
Cải tạo di sản dân cư – Tích hợp quang điện trên các tòa nhà được liệt kê có mái ngói đất sét tráng men.
Các tòa nhà thương mại và thành phố – Trường học, tòa thị chính và trung tâm văn hóa có mái bằng kính cong.
Dự án khách sạn sang trọng – Khách sạn và khu nghỉ dưỡng yêu cầu tích hợp năng lượng mặt trời cấu hình thấp mà không làm thay đổi diện mạo mái nhà.
Lắp đặt năng lượng mặt trời ở khu vực lịch sử – Đáp ứng các nguyên tắc về tác động trực quan đối với các khu kiến trúc được bảo vệ.
Cài đặt sequence
01
Khảo sát mái nhà và lập bản đồ ngói
Xác định loại gạch, khoảng cách giữa các ván và tình trạng bề mặt tráng men. Đánh dấu các vị trí móc thẳng hàng với xà mái phía dưới.
02
Lắp đặt móc
Trượt các móc có thể điều chỉnh dưới hoặc trên gạch tráng men bằng miếng đệm bảo vệ EPDM. Siết chặt bằng cách sử dụng bu lông thép không gỉ có mômen xoắn quy định (12-15 N·m).
03
Đính kèm đường sắt
Gắn các thanh ray nhôm vào móc bằng các đầu nối được lắp ráp sẵn. Đường ray cấp trên mảng sử dụng các khe điều chỉnh tích hợp.
04
Kẹp mô-đun
Đặt các tấm PV trên đường ray và cố định bằng kẹp trên hoặc bên. Xác minh tính liên tục của liên kết nối đất trên tất cả các thành phần.
Tính chất vật lý
loại Stent quang điện
Chất liệu Chất liệu Hợp kim nhôm
Hoàn thiện/xử lý bề mặt

/

Phạm vi kích thước

tùy chỉnh có sẵn

Chiều rộng Tùy chỉnh có sẵn
Chiều cao đường ray bên
Chiều dài
Độ dày/đường kính dây
Tối đa. Tải làm việc
Phụ kiện/sản phẩm liên quan
Tính năng sản phẩm

1. Trọng lượng nhẹ

2. Cài đặt dễ dàng

3. Khả năng thích ứng mạnh mẽ

Màu sắc

Áp lực gió thiết kế: 0,55KN/㎡

Áp lực tuyết thiết kế: 0,5KN/㎡

Tuổi thọ sử dụng: 30 năm

Nhu cầu môi trường
ứng dụng Mái nhà bằng kính
