Giới thiệu sản phẩm

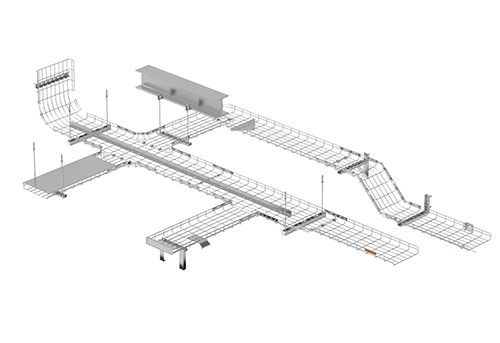

A Máng cáp lưới thép là một hệ thống kết cấu được thiết kế để hỗ trợ và định tuyến dây điện, cáp dữ liệu và cáp quang. Được sản xuất từ ​​dây thép cường độ cao được hàn thành dạng lưới, khay này cung cấp giải pháp thay thế nhẹ nhưng chắc chắn cho hệ thống quản lý cáp dạng thang hoặc đáy đặc truyền thống. Kiến trúc dạng lưới mở tạo điều kiện cho luồng không khí tối đa xung quanh hệ thống cáp, ngăn ngừa sự tích tụ nhiệt và cho phép ra vào cáp dễ dàng tại bất kỳ điểm nào dọc theo chiều dài khay. Có nhiều loại hoàn thiện khác nhau bao gồm mạ điện, mạ kẽm nhúng nóng và thép không gỉ, nó được thiết kế để đáp ứng các yêu cầu cơ học của cơ sở hạ tầng công nghiệp và thương mại.

DÒNG SẢN PHẨM · WMCT
Máng cáp lưới thép
Hệ thống quản lý cáp lưới mở giúp tiết kiệm nhiệt và triển khai nhanh chóng
Tuân thủ tiêu chuẩn IEC 61537 UL được công nhận Chứng nhận CE
360°
tản nhiệt
Thiết kế lưới mở duy trì độ khuếch đại của cáp và ngăn ngừa sự suy giảm nhiệt.
50x100
Lưới lưới (mm)
Cấu hình tiêu chuẩn với các tùy chọn khoảng cách có thể tùy chỉnh.
3,5-6,0
Đường kính dây (mm)
Chọn dựa trên yêu cầu tải và độ dài nhịp.
1,5-2,0m
Khoảng cách hỗ trợ
Khoảng thời gian được đề xuất để phân phối tải tối ưu.
Ưu điểm cốt lõi
01
Quản lý nhiệt
Thiết kế dạng lưới mở cho phép tản nhiệt 360 độ, duy trì độ khuếch đại của cáp nguồn và ngăn chặn sự suy giảm nhiệt.
02
Cài đặt linh hoạt
Các khay có thể được cắt và tạo hình tại chỗ để tạo các điểm uốn, chữ T và độ lệch bằng cách sử dụng máy cắt bu lông tiêu chuẩn, giảm nhu cầu về các phụ kiện đúc sẵn.
03
Phòng chống ô nhiễm
Diện tích bề mặt tối thiểu ngăn ngừa sự tích tụ bụi, mảnh vụn và hơi ẩm, khiến nó phù hợp với những môi trường có quy tắc an toàn hoặc vệ sinh nghiêm ngặt.
04
Khả năng truy cập cáp
Tạo điều kiện kiểm tra và truy tìm cáp nhanh chóng, giảm đáng kể thời gian lao động trong quá trình nâng cấp hoặc bảo trì hệ thống.
Thông số kỹ thuật và tính năng sản phẩm
Thông số kỹ thuật trên các cấu hình tiêu chuẩn
tính năng Mô tả kỹ thuật
Tùy chọn vật liệu Thép cacbon (Q235B), Thép không gỉ (AISI 304/316L)
Hoàn thiện bề mặt Mạ kẽm điện, mạ kẽm nhúng nóng, sơn tĩnh điện (màu RAL)
Đường kính dây Phạm vi từ 3,5mm đến 6,0mm tùy theo yêu cầu tải
Kích thước lưới lưới Cấu hình tiêu chuẩn 50mm x 100mm
Chiều cao bên Có sẵn các tùy chọn 30mm, 50mm, 100mm, 150mm
Chiều dài phần Tiêu chuẩn 3000mm, có thể tùy chỉnh lên tới 6000mm
Kịch bản ứng dụng
Trung tâm dữ liệu
Định tuyến cáp đồng và cáp quang mật độ cao phía trên giá đỡ máy chủ hoặc dưới sàn nâng.
Tự động hóa công nghiệp
Hỗ trợ cáp điều khiển và đường dây phân phối điện trong các nhà máy sản xuất, dây chuyền lắp ráp.
Công nghiệp thực phẩm và đồ uống
Được sử dụng trong các khu vực xử lý đòi hỏi phải có các loại thép không gỉ để chịu được việc rửa trôi thường xuyên.
Tòa nhà thương mại
Tích hợp vào các khoảng trống trên trần để quản lý cơ sở hạ tầng điện và viễn thông.
Hỗ trợ kết cấu
  • Khoảng cách hỗ trợ – Để duy trì tính toàn vẹn của khay và tránh bị lệch, nên lắp đặt các giá đỡ cách nhau từ 1,5 đến 2,0 mét, tùy thuộc vào tổng tải trọng của cáp.
  • Khả năng tải – Đảm bảo tổng trọng lượng của cáp không vượt quá tải trọng làm việc an toàn (SWL) được tính toán đối với đường kính dây và chiều cao cạnh cụ thể.
  • Tính toán nhịp – Tham khảo bảng tải trọng để xác định nhịp tối đa cho phép dựa trên trọng lượng lấp đầy cáp.
An toàn và bảo trì
  • Thiết kế không có gờ – Máng phải có mép hàn chữ T hoặc đầu dây được bo tròn để bảo vệ vỏ cáp khỏi bị mài mòn trong quá trình kéo.
  • Tính liên tục về điện – Cần phải nối đất và liên kết đúng cách để đảm bảo hệ thống hoạt động như một dây dẫn nối đất thiết bị (EGC) hiệu quả.
  • Điều kiện bảo quản – Các linh kiện cần được bảo quản ở môi trường khô ráo, thoáng mát để tránh bị oxy hóa, đặc biệt đối với các sản phẩm mạ điện trước khi lắp đặt lần cuối.
Tính chất vật lý
Loại Loại dây
Chất liệu Chất liệu thép cacbon (Q235B), thép không gỉ (304L/316L)
Hoàn thiện/xử lý bề mặt

Mạ kẽm trước 8um

Mạ kẽm điện tử (12um

Mạ kẽm nhúng nóng(>60um

Nhựa rải(>60um)

Lớp phủ điện

Đánh bóng bằng rửa axit (tùy chọn)

Phạm vi kích thước có thể tùy chỉnh có sẵn Chiều rộng 50mm~1000mm
Chiều cao đường ray bên 25mm-200mm
Chiều dài 300mm-6000mm
Độ dày/đường kính dây 3,5/4,0/4,0/6,0/8,0
Tối đa. Tải làm việc 100-400kg (100-400kg tùy theo kích thước và độ dày, Phụ thuộc vào đường kính dây)
Phụ kiện/sản phẩm liên quan
Tính năng sản phẩm 1. Trọng lượng của khay cáp lưới bằng 1/5 so với khay cáp truyền thống nên dễ lắp đặt hơn.

2. Thiết kế mở cho phép luồng không khí liên tục, ngăn chặn quá nhiệt và tích tụ bụi và chất gây ô nhiễm.

3. Tất cả các loại khuỷu tay có thể được thực hiện linh hoạt tại địa điểm dự án.

4. Có nhiều lớp hoàn thiện cho các ứng dụng trong nhà và ngoài trời.

5. Khả năng hiển thị cáp cho phép nâng cấp và bảo trì thuận tiện hơn. 6. Khách hàng có thể lựa chọn các cạnh thẳng và lượn sóng.
Màu sắc Bạc hoặc những thứ khác/theo khách hàng
Nhu cầu môi trường Trong nhà, ngoài trời, những dịp ăn mòn cao
ứng dụng Khay cáp giỏ dây và phụ kiện khay cáp được sử dụng rộng rãi trong nhiều ngành công nghiệp như trung tâm dữ liệu, công nghiệp năng lượng, dây chuyền sản xuất thực phẩm, v.v.
