  • Phụ kiện uốn tròn SS Down cho khay cáp chống trượt
  • Phụ kiện uốn tròn SS Down cho khay cáp chống trượt
Giới thiệu sản phẩm
SS · Máng CHỐNG TRƯỢT · Uốn XUỐNG
Phụ kiện uốn tròn SS cho máng cáp chống trượt
S Các phụ kiện uốn cong tròn bằng thép không đau dành cho máng cáp chống trượt là các phụ kiện được thiết kế chính xác để tạo điều kiện thuận lợi cho việc chuyển đổi theo chiều dọc xuống trong hệ thống quản lý cáp. Được sản xuất từ ​​​​thép không gỉ AISI 304 hoặc 316L, các bộ phận này có hoa văn nổi hoặc ca-rô chống trượt ở đáy máng để tránh dịch chuyển cáp trong quá trình lắp đặt và khi bị rung. Cấu hình uốn tròn hướng xuống duy trì bán kính trơn tru, được kiểm soát nhằm duy trì các yêu cầu về bán kính uốn cáp trong khi vẫn cung cấp bề mặt đỡ liên tục. Kết cấu bề mặt chống trượt giúp tăng cường khả năng giữ cáp, giảm nguy cơ dịch chuyển có thể dẫn đến hao mòn lớp cách điện hoặc suy giảm tín hiệu. Những phụ kiện này lý tưởng cho các môi trường yêu cầu khả năng chống ăn mòn, vệ sinh hoặc tăng cường độ ổn định của cáp, bao gồm các ứng dụng chế biến thực phẩm, dược phẩm và hàng hải.
Chống ăn mòn
Thép không gỉ AISI 304/316L mang đến khả năng bảo vệ vượt trội chống lại độ ẩm, hóa chất và môi trường mặn, loại bỏ nhu cầu sơn phủ bề mặt.
Bề mặt chống trượt
Họa tiết nổi hoặc ca rô ở đáy máng ngăn ngừa trượt cáp trong quá trình lắp đặt và duy trì vị trí cáp dưới tải trọng động.
Bảo vệ bán kính uốn cong
Chuyển tiếp cong duy trì bán kính uốn cong tối thiểu cho cáp nguồn và cáp dữ liệu, ngăn ngừa ứng suất cách điện và suy giảm tín hiệu.
Thiết kế hợp vệ sinh
Bề mặt thép không gỉ nhẵn chống lại sự phát triển của vi khuẩn và dễ làm sạch, khiến chúng phù hợp với môi trường thực phẩm và dược phẩm.
SS down round bend accessories for trough anti-slip cable tray
Chất liệu Thép không gỉ AISI 304 / 316L
Kết thúc Số 2B/Số 4 chải/dưa chua
Góc 90° hướng xuống
Phạm vi chiều rộng 100mm – 600mm
Mẫu chống trượt Kim cương dập nổi / ca rô
THÔNG SỐ SẢN PHẨM
Chất liệu grade Tiêu chuẩn AISI 304 (1.4301) · AISI 316L (1.4404) cho môi trường ven biển/hóa chất
Bề mặt hoàn thiện Hoàn thiện máy nghiền số 2B, số 4 chải, hoặc ngâm/thụ động
Mẫu chống trượt Kim cương dập nổi (cao 3 mm) hoặc tấm ca rô (hoa văn nổi 5 mm)
Cấu hình uốn cong 90° hướng xuống round bend (vertical transition)
Khả năng tương thích chiều rộng 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm
Chiều cao tường bên 50mm, 80mm, 100mm, 120mm (chiều cao khay phù hợp)
Chất liệu thickness 1,2mm – 2,5mm tùy thuộc vào chiều rộng và mức tải
Bán kính uốn cong (bên trong) ≥100mm (tiêu chuẩn) · ≥150mm (hạng nặng / cáp quang)
Phạm vi nhiệt độ -40°C đến 400°C (liên tục)
KỊCH BẢN ỨNG DỤNG
Chế biến thực phẩm và đồ uống – Cấu trúc bằng thép không gỉ chịu được việc rửa trôi thường xuyên và các quy trình vệ sinh hợp vệ sinh.
Sản xuất dược phẩm – Bề mặt nhẵn, không xốp ngăn ngừa sự tích tụ vi khuẩn và đáp ứng yêu cầu GMP.
Lắp đặt trên biển và ngoài khơi - Lớp 316L cung cấp khả năng chống ăn mòn nước mặn trong môi trường tàu và nền tảng.
Nhà máy xử lý hóa chất - Thép không gỉ chống lại các hóa chất mạnh và môi trường có tính axit nơi thép cacbon sẽ bị hỏng.
Trung tâm dữ liệu – Bề mặt chống trượt ngăn cản sự di chuyển của cáp khi lắp đặt cáp đồng và cáp quang mật độ cao dưới sàn nâng.
CÂU HỎI THƯỜNG GẶP
Sự khác biệt giữa AISI 304 và 316L đối với các phụ kiện này là gì?
AISI 304 là loại tiêu chuẩn có khả năng chống ăn mòn tuyệt vời cho hầu hết các ứng dụng trong nhà và ngoài trời. AISI 316L chứa molypden, giúp tăng cường khả năng chống clorua và axit, khiến nó trở thành lựa chọn ưu tiên cho các môi trường xử lý ven biển, biển và hóa chất nơi có phun muối hoặc hóa chất mạnh.
Họa tiết chống trượt ảnh hưởng thế nào đến việc kéo cáp?
Họa tiết ca-rô hoặc kim cương dập nổi giúp tăng ma sát giúp ngăn cản sự dịch chuyển của cáp sau khi lắp đặt. Trong quá trình kéo cáp, kiểu nâng lên không làm tăng đáng kể lực cản kéo vì cáp thường được kéo dọc theo trục khay. Đối với cáp quang nhạy cảm, có sẵn mẫu in nổi mượt mà hơn với chiều cao giảm.
Những phụ kiện này có thể được hàn vào hệ thống khay inox hiện có không?
Đúng. Các phụ kiện có thể hàn hoàn toàn bằng kỹ thuật TIG hoặc MIG với dây hàn bằng thép không gỉ thích hợp. Nên thụ động hóa sau hàn để khôi phục lớp oxit chống ăn mòn. Các tấm nối bu-lông cũng có sẵn để lắp đặt mà không cần dụng cụ.
Bán kính uốn cong nào được khuyến nghị cho cáp quang?
Đối với cáp quang đơn chế độ và đa chế độ tiêu chuẩn, nên bán kính uốn cong tối thiểu là 150 mm để tránh tổn thất do uốn vi mô. Các phụ kiện uốn cong hạng nặng của chúng tôi cung cấp bán kính bên trong ≥150mm để phù hợp với việc lắp đặt sợi nhạy cảm trong khi vẫn duy trì bề mặt chống trượt.
HƯỚNG DẪN CÀI ĐẶT
Sử dụng ốc vít bằng thép không gỉ (AISI 304 hoặc 316) cho tất cả các kết nối để ngăn chặn sự ăn mòn điện giữa các kim loại khác nhau.
Hỗ trợ chỗ uốn cong tại các điểm vào và ra bằng các giá đỡ bổ sung để tránh ứng suất lên các mối hàn hoặc mối nối bắt vít, đặc biệt với các khối cáp nặng.
Xác minh rằng bán kính uốn cong được chọn phù hợp với thông số kỹ thuật của nhà sản xuất cáp đối với cáp có đường kính lớn nhất trong bó.
BẢO TRÌ & XỬ LÝ
Làm sạch bề mặt thép không gỉ bằng chất tẩy rửa không mài mòn, không chứa clo để bảo vệ lớp oxit thụ động và duy trì khả năng chống ăn mòn.
Kiểm tra mẫu chống trượt xem có bị biến dạng hoặc mòn sau khi kéo cáp nặng không; các vết xước nhỏ trên bề mặt có thể được làm sạch bằng các dụng cụ hoàn thiện bằng thép không gỉ.
Bảo quản ở nơi khô ráo, sạch sẽ, tránh tiếp xúc với thép cacbon hoặc các kim loại khác để tránh nhiễm bẩn bề mặt và ăn mòn rỗ.
Dòng sản phẩm khay cáp chống trượt dạng máng

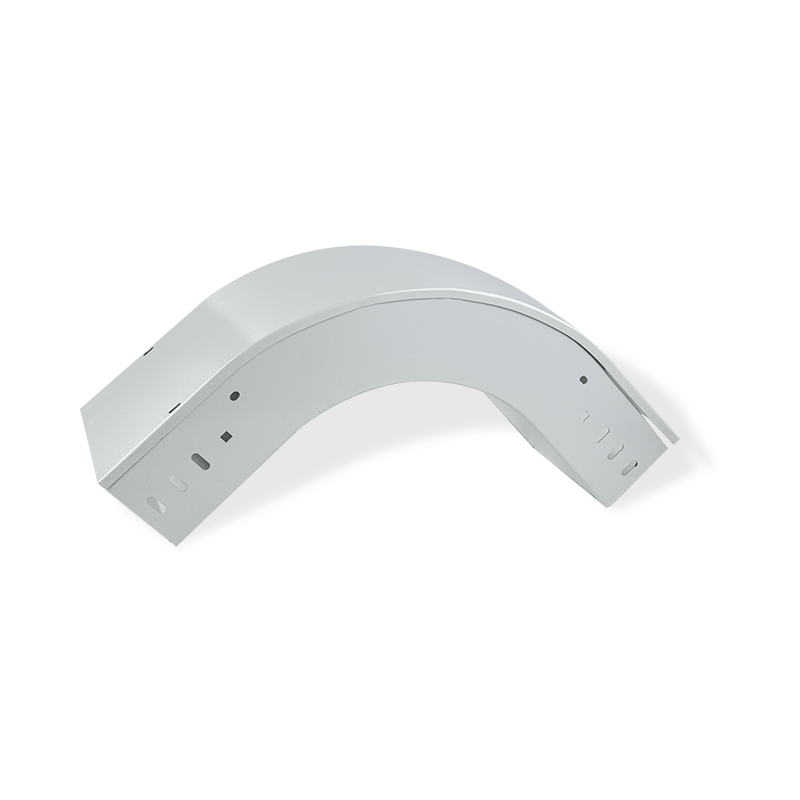

Phụ kiện phun nhựa uốn tròn xuống cho khay cáp chống trượt loại máng
Sản phẩm này là thành phần thiết yếu của hệ thống khay cáp chống trượt kiểu máng, được thiết kế cho các ứng dụng yêu cầu uốn cong xuống trong hệ thống định tuyến cáp. Nó được chế tạo bằng thép làm vật liệu cơ bản và có tính năng xử lý bề mặt bằng nhựa phun với độ dày lớp phủ trên 60 micromet, đảm bảo giữ màu lâu dài và khả năng thích ứng với các điều kiện môi trường khác nhau.
Tính năng sản phẩm
Vật liệu cơ bản và kết cấu
Vật liệu nền thép mang lại độ bền kết cấu và độ ổn định lâu dài
Xử lý bề mặt
Phun sơn phủ nhựa có độ dày trên 60 micromet tăng cường khả năng chống ăn mòn và duy trì độ bền màu
Đặc điểm thiết kế
Cấu trúc máng với thiết kế uốn tròn hướng xuống cho phép lắp đặt và tháo gỡ dễ dàng, hỗ trợ định tuyến cáp linh hoạt trong các đường uốn hướng xuống
Bảo vệ cáp
Thiết kế dây dẫn cáp được bao bọc hoàn toàn giúp bảo vệ che chắn cho cáp điều khiển, giảm nhiễu điện từ và ngăn ngừa hư hỏng vật lý
Ưu điểm sản phẩm
  • Bề mặt nhựa phun sơn cải thiện khả năng chống ăn mòn, thích hợp với môi trường ẩm ướt, ăn mòn
  • Cấu trúc máng và thiết kế uốn cong hướng xuống giúp đơn giản hóa việc định tuyến cáp, đặc biệt ở những tuyến đường phức tạp
  • Thiết kế kín hoàn toàn giúp bảo vệ cáp toàn diện, kéo dài tuổi thọ của cáp
  • Dễ dàng lắp đặt và tháo gỡ giúp giảm thời gian và chi phí bảo trì
Lĩnh vực ứng dụng
Cây công nghiệp Cơ sở điện Trạm cơ sở truyền thông Đầu mối giao thông Các cài đặt khác yêu cầu uốn cong xuống trong định tuyến cáp
Độ dày lớp phủ được xác minh bằng máy đo độ dày từ tính. Tối thiểu 60μm được áp dụng trên tất cả các bề mặt tiếp xúc bao gồm bán kính bên trong.
Tính chất vật lý
Loại Thông qua loại
Chất liệu Chất liệu Thép, Nhôm, ss304, ss316L
Hoàn thiện/xử lý bề mặt

Mạ kẽm trước 8um / Mạ kẽm điện tử ( ≥12um

Mạ kẽm nhúng nóng(>60um

Nhựa rải(>60um)

Lớp phủ điện

Đánh bóng bằng rửa axit (tùy chọn)

Phạm vi kích thước

tùy chỉnh có sẵn

Chiều rộng 50/100/150/200/250/300mm
Chiều cao đường ray bên 25/50/75/100/150mm
Chiều dài
Độ dày/đường kính dây 0,8/1/1,2mm
Tối đa. Tải làm việc theo kích thước
Phụ kiện/sản phẩm liên quan
Tính năng sản phẩm Travs cáp kèm theo Fullv có hiệu quả trong việc che chắn cáp điều khiển khỏi nhiễu và bảo vệ
cáp trong môi trường ăn mòn cao.
Màu sắc Bạc hoặc khác/Theo khách hàng
Nhu cầu môi trường Trong nhà & khô nhiệt độ bình thường ánh sáng chống ăn mòn & bên ngoài ẩm ướt nhiệt độ cao & ăn mòn nặng & khô nhiệt độ bình thường
ứng dụng Dầu khí, hóa chất, tàu thủy, xây dựng, cơ sở hạ tầng
