  • Phụ kiện uốn tròn cho khay cáp loại máng
  • Phụ kiện uốn tròn cho khay cáp loại máng
Giới thiệu sản phẩm
LOẠI Máng · Uốn TRÒN · RÕ RÀNG CÁP

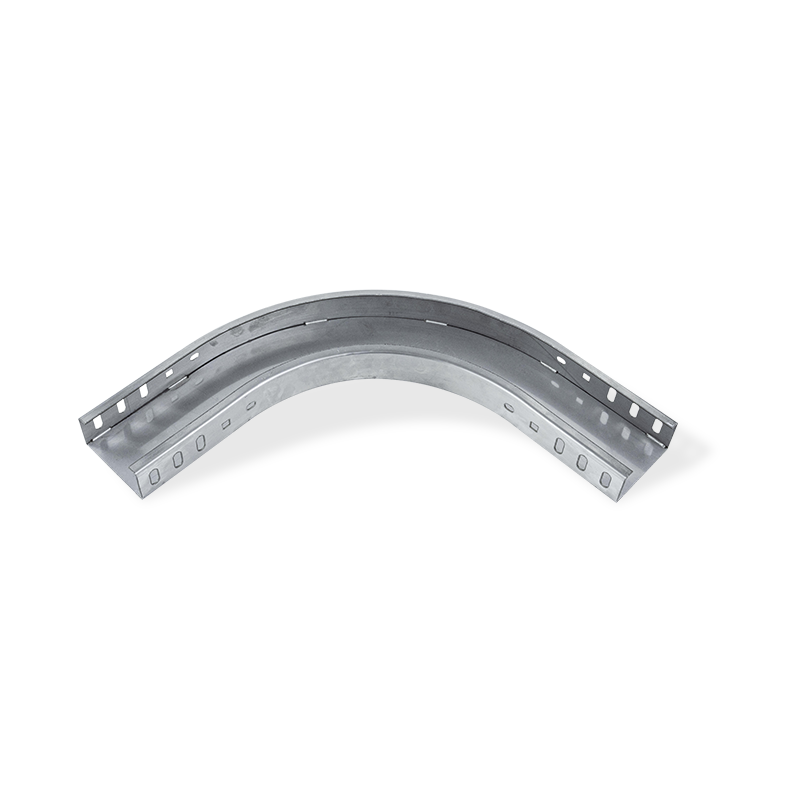

Phụ kiện uốn tròn cho máng cáp loại máng
R Các phụ kiện uốn cong dành cho máng cáp loại máng là các bộ phận được thiết kế để tạo điều kiện cho những thay đổi hướng trơn tru trong hệ thống quản lý cáp. Các phụ kiện này cung cấp một đường chuyển tiếp cong giúp duy trì bán kính uốn cong tối thiểu cần thiết cho cáp nguồn và cáp dữ liệu, ngăn ngừa ứng suất cách điện và suy giảm tín hiệu. Được sản xuất từ ​​​​thép cán nguội với lớp sơn tĩnh điện (nhựa phun) hoặc mạ kẽm nhúng nóng, các phụ kiện có sẵn ở cấu hình 45°, 90° và 135° cho các ứng dụng ngang và dọc. Thiết kế kiểu máng đảm bảo hỗ trợ cáp liên tục qua chỗ uốn cong, loại bỏ các điểm kẹp và duy trì tính toàn vẹn về cấu trúc của đường dẫn cáp. Các phụ kiện này tương thích với chiều rộng khay máng tiêu chuẩn từ 100mm đến 600mm và phù hợp cho các dự án công nghiệp, thương mại và cơ sở hạ tầng yêu cầu định tuyến cáp đáng tin cậy.
Round-bend accessories for trough type cable tray
Tuân thủ bán kính uốn cong
Độ cong được thiết kế duy trì bán kính uốn cong tối thiểu cho cáp nguồn và cáp dữ liệu, ngăn ngừa ứng suất cách điện và suy giảm tín hiệu.
Hỗ trợ cáp liên tục
Thiết kế kiểu máng cung cấp khả năng hỗ trợ không bị gián đoạn khi uốn cong, loại bỏ các điểm kẹp và ngăn ngừa hiện tượng võng cáp.
Bảo vệ chống ăn mòn
Sơn tĩnh điện hoặc mạ kẽm nhúng nóng giúp bảo vệ lâu dài chống lại độ ẩm, hóa chất và tiếp xúc với khí quyển.
Khả năng tương thích mô-đun
Kích thước tiêu chuẩn và cấu hình lỗ bu lông đảm bảo tích hợp liền mạch với hệ thống khay máng hiện có của nhiều nhà sản xuất.
Chất liệu Thép cán nguội/thép cán nóng
Kết thúc Sơn tĩnh điện/mạ kẽm nhúng nóng
góc 45° / 90° / 135°
Phạm vi chiều rộng 100mm – 600mm
Lớp phủ 60-100μm bột / mạ kẽm 85μm
THÔNG SỐ SẢN PHẨM
Vật liệu cơ bản Thép cacbon cán nguội (Q235B) hoặc thép cán nóng
Xử lý bề mặt Sơn tĩnh điện polyester/epoxy (RAL 7035, 9002 hoặc tùy chỉnh) / Mạ kẽm nhúng nóng (ASTM A123)
Các góc có sẵn Ngang: 45°, 90°, 135° · Dọc: 45°, 90° (lên/xuống)
Khả năng tương thích chiều rộng 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm
Chiều cao tường bên 50mm, 80mm, 100mm, 120mm (chiều cao khay phù hợp)
Chất liệu thickness 1,2mm – 2,5mm tùy thuộc vào chiều rộng và mức tải
Bán kính uốn cong (bên trong) ≥100mm (tiêu chuẩn) · ≥150mm (hạng nặng)
Kiểu kết nối Tấm nối bu lông hoặc mặt bích hàn (tùy chỉnh)
KỊCH BẢN ỨNG DỤNG
Nhà máy sản xuất công nghiệp – Định tuyến cáp điện và cáp điều khiển xung quanh máy móc, cột và các chướng ngại vật kết cấu.
Trung tâm dữ liệu – Quản lý quá trình chuyển đổi cáp quang và cáp đồng trên các đường dẫn cáp trên cao và dưới sàn.
Tòa nhà thương mại – Định tuyến cáp dọc và ngang trong phòng điện, trục và khoảng trống trên trần.
Dự án cơ sở hạ tầng – Đường hầm, cầu và trung tâm giao thông đòi hỏi giải pháp quản lý cáp bền bỉ.
Công trình dầu khí – Các khúc cua chống ăn mòn cho hệ thống máng cáp trong môi trường khắc nghiệt.
CÂU HỎI THƯỜNG GẶP
Bán kính uốn cong tối thiểu cho cấu hình tiêu chuẩn là gì?
Các phụ kiện uốn tròn tiêu chuẩn cung cấp bán kính uốn cong bên trong ≥100mm, phù hợp với hầu hết các loại cáp nguồn và cáp điều khiển. Đối với cáp quang hoặc cáp dữ liệu nhạy cảm, có sẵn phiên bản công suất lớn với bán kính ≥150mm để đáp ứng các yêu cầu cụ thể của nhà sản xuất cáp.
Những phụ kiện này có thể sử dụng được với hệ thống khay mạ kẽm sẵn không?
Đúng. Các phụ kiện uốn cong tương thích với tất cả các hệ thống khay máng tiêu chuẩn. Đối với các khay mạ kẽm trước, chúng tôi khuyên dùng các loại uốn cong được sơn tĩnh điện để phù hợp với tính thẩm mỹ và khả năng chống ăn mòn. Đối với hệ thống mạ kẽm nhúng nóng, các đoạn uốn mạ kẽm mang lại khả năng bảo vệ và liên tục vật liệu tối ưu.
Các phụ kiện được kết nối với các phần khay thẳng như thế nào?
Các phụ kiện uốn cong được kết nối bằng các tấm nối bắt vít (đi kèm với mỗi phụ kiện). Phần cứng tiêu chuẩn bao gồm bu lông, vòng đệm và đai ốc bằng thép không gỉ hoặc mạ kẽm. Các lỗ được đục lỗ trước căn chỉnh với các mẫu khớp nối khay tiêu chuẩn để căn chỉnh không cần dụng cụ và gắn an toàn.
Các góc hoặc bán kính uốn cong tùy chỉnh có sẵn không?
Các góc tùy chỉnh (15°, 30°, 60° hoặc không chuẩn) và bán kính uốn cong tăng lên được cung cấp theo yêu cầu. Số lượng đặt hàng tối thiểu được áp dụng. Vui lòng tham khảo ý kiến ​​của nhóm kỹ thuật về các yêu cầu định tuyến cụ thể và thông số kỹ thuật cáp của bạn.
HƯỚNG DẪN CÀI ĐẶT
Đảm bảo bán kính uốn được chọn phù hợp với đường kính cáp lớn nhất trong bó. Tham khảo thông số kỹ thuật của nhà sản xuất cáp để biết các yêu cầu về bán kính uốn cong tối thiểu.
Sử dụng ốc vít bằng thép không gỉ khi lắp đặt trong môi trường ăn mòn để ngăn chặn sự ăn mòn điện giữa các kim loại khác nhau.
Hỗ trợ các điểm uốn bằng các giá đỡ bổ sung tại điểm vào và ra để tránh bị võng, đặc biệt là trong các ứng dụng nằm ngang với tải cáp nặng.
BẢO QUẢN & XỬ LÝ
Bảo quản các phụ kiện uốn cong ở khu vực khô ráo, thông thoáng để tránh ngưng tụ hơi ẩm và có thể làm hỏng lớp phủ trước khi lắp đặt.
Kiểm tra các bề mặt sơn tĩnh điện xem có bị sứt mẻ hoặc trầy xước khi giao hàng không; áp dụng lớp phủ sửa chữa cho bất kỳ kim loại nào tiếp xúc để duy trì khả năng chống ăn mòn.
Không xếp các vật nặng lên trên các phụ kiện uốn cong trong quá trình bảo quản vì điều này có thể gây biến dạng phần cong.
Tính chất vật lý
loại Thông qua loại
Chất liệu Chất liệu Thép, Nhôm, ss304, ss316L
Hoàn thiện/xử lý bề mặt

Mạ kẽm trước 8um / Mạ kẽm điện tử ( ≥12um

Mạ kẽm nhúng nóng(>60um

Nhựa rải(>60um)

Lớp phủ điện

Đánh bóng bằng rửa axit (tùy chọn)

Phạm vi kích thước

tùy chỉnh có sẵn

Chiều rộng 50/100/150/200/250/300mm
Chiều cao đường ray bên 25/50/75/100/150mm
Chiều dài
Độ dày/đường kính dây 0,8/1/1,2mm
Tối đa. Tải làm việc theo kích thước
Phụ kiện/sản phẩm liên quan
Tính năng sản phẩm Travs cáp kèm theo Fullv có hiệu quả trong việc che chắn cáp điều khiển khỏi nhiễu và bảo vệ
cáp trong môi trường ăn mòn cao.
Màu sắc Bạc hoặc khác/Theo khách hàng
Nhu cầu môi trường Trong nhà & khô nhiệt độ bình thường ánh sáng chống ăn mòn & bên ngoài ẩm ướt nhiệt độ cao & ăn mòn nặng & khô nhiệt độ bình thường
ứng dụng Dầu khí, hóa chất, tàu thủy, xây dựng, cơ sở hạ tầng
