Giới thiệu sản phẩm
CHỐNG TRƯỢT · LOẠI Máng · CÓ CHE

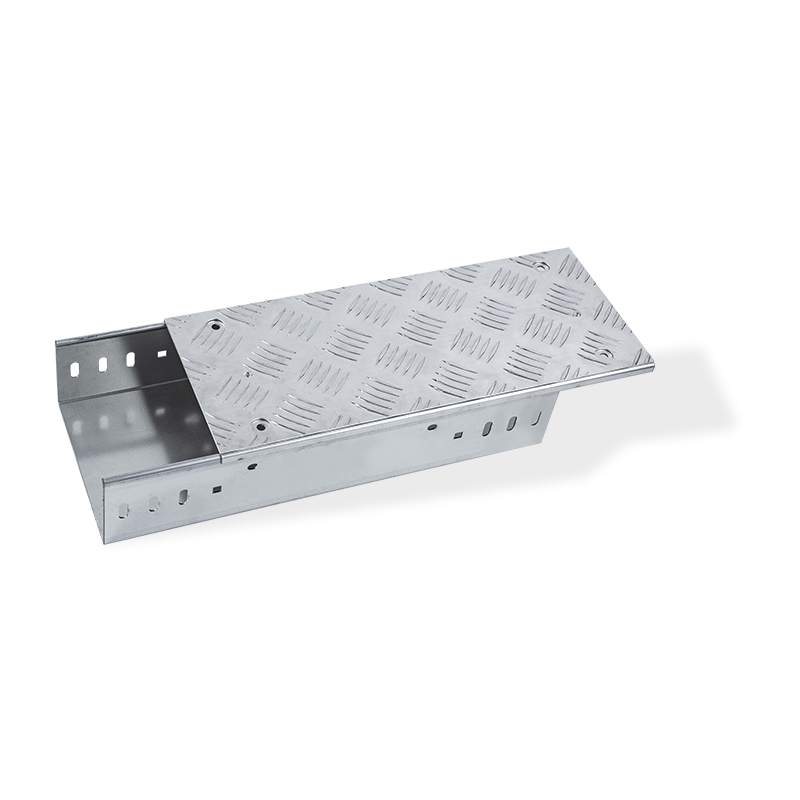

Máng cáp chống trượt có nắp ca-rô
Máng cáp kiểu máng có nắp đậy họa tiết ca rô (kim cương) nổi và bề mặt đế chống trượt. Được thiết kế cho các khu vực quản lý cáp có thể đi bộ, nền tảng bảo trì và môi trường công nghiệp nơi yêu cầu đồng thời chống trượt và ngăn cáp.

Tổng quan về sản phẩm

Máng cáp chống trượt có nắp tấm ca-rô là hệ thống ngăn cáp hoàn chỉnh được sản xuất từ thép mạ kẽm nhúng nóng (DX51D Z275) hoặc thép không gỉ 304/316L. Thân máng có đáy đục lỗ hoặc đặc có dập nổi chống trượt tích hợp - điển hình là họa tiết kim cương nổi cung cấp hệ số ma sát từ 0,75 trở lên (được thử nghiệm theo DIN 51130). Tấm bìa được làm từ tấm ca rô (durbar) dày 1,5 mm với hoa văn nổi lên 5 mm ở mặt trên, mang lại khả năng chống trượt cho nhân viên đi lại trên các khay có mái che trong quá trình kiểm tra hoặc bảo trì. Nắp được gắn thông qua chốt chuyển đổi bằng thép không gỉ hoặc kẹp bắt vít, đảm bảo đóng an toàn khi rung. Các thành bên của máng có chiều cao 50mm, 80mm hoặc 100mm, có các đường nối được hàn tại nhà máy và các lỗ đục lỗ trước để nối và đỡ. Các ứng dụng điển hình bao gồm các nhà máy hóa chất, giàn khoan ngoài khơi, phòng trưng bày cáp đường hầm và các tòa nhà phân phối điện nơi có ô nhiễm dầu hoặc mỡ. Thiết kế máng giúp cáp không bị võng và liên tục che chắn chống lại các mảnh vụn rơi xuống.

R12 Xếp hạng chống trượt (DIN 51130)
0,75 μ Hệ số ma sát động
IP4X Với tùy chọn nắp & miếng đệm
Lợi thế cốt lõi

An toàn bề mặt có thể đi bộ

Tấm che ca-rô có hoa văn kim cương nhô cao 5 mm mang lại khả năng chống trượt khi đi lại bằng chân, giảm nguy cơ té ngã khi chạy khay trên cao. Tuân thủ OSHA 1910.22 dành cho bề mặt làm việc có thể đi lại.

Đế dập nổi chống trượt

Đáy máng có tính năng dập nổi cơ học (kết cấu chống trượt) ngay cả trước khi lắp đặt nắp, ngăn ngừa dịch chuyển cáp trong quá trình kéo và rung. Độ sâu mẫu 0,8-1,2mm.

Tùy chọn kín hoặc thông gió

Đế máng chắc chắn để bảo vệ khỏi bụi/mảnh vụn hoặc đế đục lỗ (diện tích mở 35%) để thông gió. Vỏ không được đục lỗ để duy trì rào cản ô nhiễm.

Đánh giá tải nặng

Độ dày thành bên từ 2,0mm đến 3,0mm, độ dày lớp phủ 1,5mm (ca-rô). Khả năng chịu tải lên tới 600 N/m tải phân tán ở khoảng cách 2m, được thử nghiệm theo tiêu chuẩn IEC 61537.

Đặc tính sản phẩm
Lớp vật liệu Thép mạ kẽm nhúng nóng DX51D Z275 (Z600 tùy chọn) / Thép không gỉ 304, 316L
Chiều cao tường bên 50mm, 80mm, 100mm, 120mm
Phạm vi chiều rộng 200mm đến 800mm (với bước tăng 50mm)
Bìa họa tiết ca rô Viên kim cương nổi 5mm, bước 15x30mm, giá trị chống trượt R12
Loại chống trượt chân đế Mẫu nút dập nổi hoặc họa tiết gân dọc
Hoàn thiện (mạ kẽm) Mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123 / ISO 1461, độ dày lớp phủ tối thiểu 85μm
Đính kèm bìa Chốt chuyển đổi (thép không gỉ 304), kẹp lò xo hoặc kẹp bắt vít mỗi 600mm
Phạm vi nhiệt độ -40°C đến 250°C (phiên bản thép); -40°C đến 400°C (không gỉ)
Hiệu suất chữa cháy Không cháy, loại A1 đến EN 13501-1
Kịch bản ứng dụng
Các nhà máy công nghiệp nặng (nhà máy thép, nhà máy xi măng) nơi rò rỉ dầu tạo ra tình trạng trơn trượt trên các khay tiêu chuẩn.
Nền tảng ngoài khơi và đóng tàu - vỏ ca rô ngăn ngừa trượt trong điều kiện ẩm ướt, phiên bản thép không gỉ chống ăn mòn muối.
Phòng trưng bày cáp trong đường hầm và trạm biến áp ngầm nơi nhân viên bảo trì đi bộ phía trên đường cáp.
Hệ thống xử lý hành lý sân bay và khu vực sân đỗ đòi hỏi độ bền cao và khả năng chống chịu của người đi bộ.
Cơ sở chế biến thực phẩm (thiết kế hợp vệ sinh, có mái che dốc để tránh đọng chất lỏng).
Khai thác và chế biến khoáng sản – khay chịu tải nặng có nắp chống trượt cho môi trường bụi bặm.
Ghi chú kỹ thuật & giải pháp

Kiểm tra tải cho lớp phủ có thể đi bộ

Vỏ tấm ca rô đã được thử nghiệm với tải trọng tập trung 1,5kN trên diện tích 200x200mm mà không bị biến dạng vĩnh viễn. Đối với việc đi lại thường xuyên, hãy chỉ định các giá đỡ bổ sung cách nhau 1,2m và sử dụng dải chống trượt trên các cạnh của tấm che.

Ăn mòn dưới miếng đệm

Khi các miếng đệm cao su được lắp đặt giữa nắp và máng để xếp hạng IP, có thể xảy ra hiện tượng tích tụ hơi ẩm. Sử dụng miếng đệm cao su tổng hợp có khe thoát nước (lỗ 3mm mỗi 200mm) hoặc chỉ định thép không gỉ cho vùng ven biển.

Nối đất liên tục

Lớp phủ chống trượt và vỏ ca rô có thể làm gián đoạn đường nối đất. Lắp đặt các dây nối đất (bện đồng, 6mm2) giữa nắp và thân khay với khoảng cách tối đa là 6m. Các vấu liên kết được cung cấp dưới dạng phụ kiện.

An toàn tháo nắp

Các phần bìa riêng lẻ nặng tới 15kg/m. Đối với các đoạn dài, hãy chỉ định bản lề có thanh chống khí hoặc nắp chia có tay cầm nâng. Chốt an toàn ngăn chặn việc mở vô tình khi chạy thẳng đứng.

Câu hỏi thường gặp
Sự khác biệt giữa bìa ca rô và bìa phẳng tiêu chuẩn là gì?
Nắp tấm ca rô có hoa văn kim cương nổi lên ở bề mặt phía trên mang lại khả năng chống trượt cho nhân viên đi trên khay. Vỏ phẳng nhẵn và trở nên trơn trượt khi ướt hoặc dính dầu. Vỏ ca rô tăng thêm 1,5-2,5kg mỗi mét vuông nhưng cải thiện xếp hạng an toàn lên R12/R13.
Phần dập nổi chống trượt ở đáy khay có thể làm hỏng vỏ cáp không?
Độ sâu dập nổi được kiểm soát ở mức tối đa 0,6 mm với các cạnh được bo tròn (bán kính 0,3 mm). Đối với cáp quang nhạy cảm, hãy sử dụng tấm lót mịn hoặc chỉ định đáy không đục lỗ mà không dập nổi ở vùng tiếp xúc cáp.
Làm thế nào để duy trì khả năng chống trượt sau khi sơn tĩnh điện?
Sơn tĩnh điện (80-120μm) làm giảm chiều cao kết cấu từ 15-20%. Đối với các khu vực quan trọng trượt, chỉ định mạ kẽm nhúng nóng (không có lớp phủ bổ sung) hoặc phủ lớp phủ tổng hợp chống trượt (oxit nhôm) lên trên lớp sơn tĩnh điện.
Hình dạng bìa tùy chỉnh có sẵn cho đường chạy cong không?
Đúng. Các tấm ca rô phẳng có thể được cắt bằng laser để phù hợp với các đường uốn ngang, đường uốn dọc bên trong / bên ngoài và bộ giảm tốc. Bán kính uốn tối thiểu của lớp phủ là 600mm; bán kính hẹp hơn yêu cầu các lớp phủ được phân đoạn.
Thông tin tham khảo đặt hàng

Cấu trúc số phần

NSTC-[Chiều rộng]-[Chiều cao]-[Chất liệu]-[Loại bìa]
Ví dụ: NSTC-400-80-GS-CQ → rộng 400mm, cao 80mm, thép mạ kẽm, vỏ ca-rô có chốt

  • Mã vật liệu: GS (galv nhúng nóng), SS304, SS316
  • Loại bìa: CQ (ca rô), CL (chốt kẹp), CT (chốt chuyển đổi)

Nội dung phân phối tiêu chuẩn

  • Phần máng (dài 3m hoặc 6m) có mặt bích cuối được hàn sẵn
  • Phần nắp tấm rô có bản lề hoặc chốt bằng thép không gỉ
  • Tấm ghép nối và phần cứng mối nối (bao gồm cả dây nối đất)
  • Miếng đệm cao su tổng hợp (tùy chọn để chống bụi)

Đóng gói: pallet gỗ có lớp xen kẽ chống trầy xước, mỗi pallet tối đa 25 sản phẩm.

*Dữ liệu kỹ thuật dựa trên thử nghiệm ma sát IEC 61537:2021 và ASTM F1679. Tải giá trị được xác minh cho khoảng hỗ trợ 2m. Kỹ thuật hiện trường được khuyến nghị cho các vùng địa chấn và các ứng dụng ngoài trời có gió lớn.
Tính chất vật lý
Loại Thông qua loại
Chất liệu Chất liệu Thép, Nhôm, ss304, ss316L
Hoàn thiện/xử lý bề mặt

Mạ kẽm trước 8um / Mạ kẽm điện tử ( ≥12um

Mạ kẽm nhúng nóng(>60um

Nhựa rải(>60um)

Lớp phủ điện

Đánh bóng bằng rửa axit (tùy chọn)

Phạm vi kích thước

tùy chỉnh có sẵn

Chiều rộng 50/100/150/200/250/300mm
Chiều cao đường ray bên 25/50/75/100/150mm
Chiều dài
Độ dày/đường kính dây 0,8/1/1,2mm
Tối đa. Tải làm việc theo kích thước
Phụ kiện/sản phẩm liên quan
Tính năng sản phẩm Travs cáp kèm theo Fullv có hiệu quả trong việc che chắn cáp điều khiển khỏi nhiễu và bảo vệ
cáp trong môi trường ăn mòn cao.
Màu sắc Bạc hoặc khác/Theo khách hàng
Nhu cầu môi trường Trong nhà & khô nhiệt độ bình thường ánh sáng chống ăn mòn & bên ngoài ẩm ướt nhiệt độ cao & ăn mòn nặng & khô nhiệt độ bình thường
ứng dụng Dầu khí, hóa chất, tàu thủy, xây dựng, cơ sở hạ tầng
