  • Thang cáp nhôm với hệ thống quản lý cáp mở
  • Thang cáp nhôm với hệ thống quản lý cáp mở

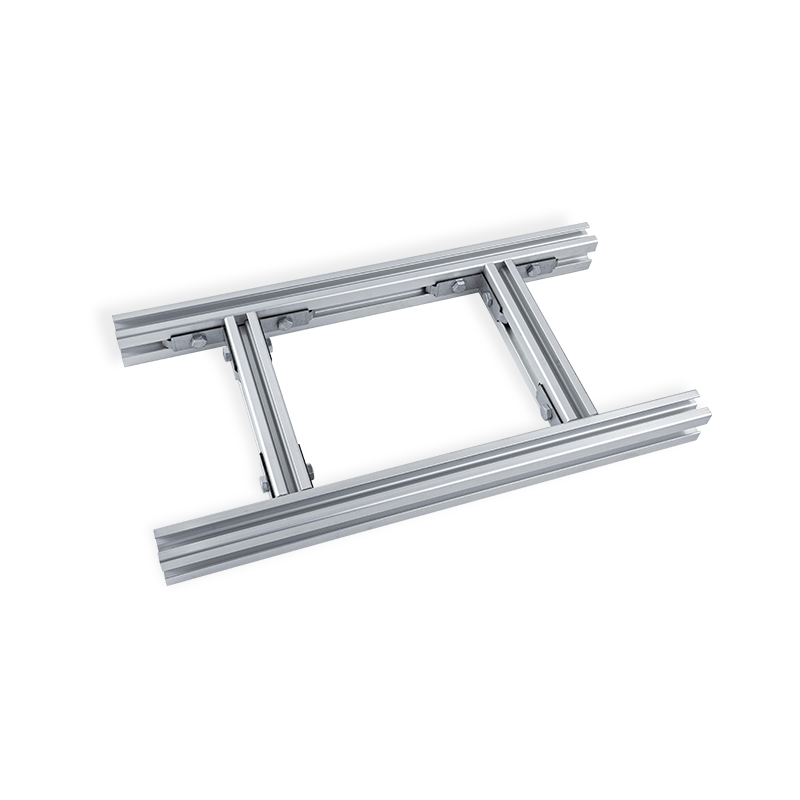

Thang cáp nhôm với hệ thống quản lý cáp mở

hỏi
Giới thiệu sản phẩm

Giá đỡ cáp định hình bằng nhôm được thiết kế cho hệ thống quản lý cáp mở trong trung tâm dữ liệu. Chúng đã được công nhận rộng rãi trên thị trường nhờ trọng lượng nhẹ, độ bền cao và dễ bảo trì. Việc sử dụng hợp kim nhôm chất lượng cao làm vật liệu chính đảm bảo giá đỡ cáp có khả năng chịu tải và chống ăn mòn, đồng thời giảm trọng lượng tổng thể để dễ dàng xử lý và lắp đặt. Bề mặt của nó được mạ điện hoặc mạ kẽm nhúng nóng, với độ dày lớp phủ tương ứng ≥12um và >60um, mang lại khả năng chống gỉ và ăn mòn. Việc xử lý này không chỉ kéo dài tuổi thọ của giá đỡ cáp mà còn tăng cường khả năng chống xói mòn của môi trường, đảm bảo hoạt động ổn định và lâu dài. Thiết kế mở của giá đỡ cáp giúp việc lắp đặt và bảo trì cáp thuận tiện hơn. Người dùng có thể dễ dàng luồn cáp qua các bậc thang của giá đỡ cáp để có được cách bố trí đi dây linh hoạt. Đồng thời, cấu trúc mở cũng tối ưu hóa việc lưu thông không khí và cải thiện hiệu quả tản nhiệt của trung tâm dữ liệu.

HỆ THỐNG MỞ · QUẢN LÝ CÁP

Thang cáp nhôm với hệ thống quản lý cáp mở

Cấu trúc hỗ trợ mô-đun cho cáp điện, điều khiển và viễn thông. Được thiết kế để có độ bền cơ học cao và khả năng chống ăn mòn trong môi trường trong nhà và ngoài trời.

Tổng quan về sản phẩm

Thang cáp nhôm hệ thống hở bao gồm hai ray bên dọc được nối với nhau bằng các bậc cách nhau cố định, tạo thành kết cấu dạng thang. Được sản xuất từ ​​​​hợp kim nhôm ép đùn 6063-T5 hoặc 6061-T6, hệ thống này cung cấp đường hỗ trợ cáp nhẹ nhưng chắc chắn. Thiết kế mở cho phép làm mát đối lưu tự nhiên, ngăn ngừa sự tích tụ nhiệt và đơn giản hóa việc bổ sung hoặc thay thế cáp mà không cần ngắt kết nối các đường dây hiện có. Xử lý bề mặt bao gồm hoàn thiện máy nghiền, anodized (8-12μm) hoặc sơn tĩnh điện polyester (màu RAL). Khoảng cách các bậc tiêu chuẩn là 250mm hoặc 300mm, có thể điều chỉnh theo yêu cầu. Các phần thang nối với nhau thông qua các mối nối hoặc khớp nối, hỗ trợ các đường chạy thẳng, uốn ngang, uốn dọc bên trong/bên ngoài và chuyển tiếp bậc thang. Khả năng giữ cáp có thể được tăng cường bằng các thanh kẹp, con lăn tùy chọn hoặc được che bằng các dải phân cách để phân tách.

6063-T5 / 6061-T6 Lớp hợp kim
250 & 300mm Khoảng cách các bậc (tiêu chuẩn)
Lên đến 6 m Chiều dài phần
IP20 - IP66 Bảo vệ hệ thống (có nắp)

Lợi thế cốt lõi

W

Tỷ lệ trọng lượng và sức mạnh

Mật độ nhôm 2,7 g/cm³ mang lại trọng lượng nhẹ hơn 60% so với các lựa chọn thay thế bằng thép trong khi vẫn duy trì khả năng chịu tải lên tới 200 N/m mỗi nấc (được thử nghiệm theo tiêu chuẩn IEC 61537).

C

Chống ăn mòn

Lớp oxit tự nhiên hoặc lớp hoàn thiện anodized chống lại độ ẩm, phun muối (đã thử nghiệm >480 giờ theo tiêu chuẩn ASTM B117) và các tác nhân hóa học. Thích hợp cho môi trường hóa dầu và biển.

ồpen accessibility

Khoảng cách các bậc cho phép kiểm soát độ rơi cáp và kiểm tra trực quan. Không cần dụng cụ để đặt cáp hoặc định tuyến lại dọc theo đường dẫn, giảm 30% thời gian lắp đặt.

R

Lắp ráp nhanh

Các tấm nối lắp vào và các lỗ đục lỗ sẵn làm giảm các kết nối bắt vít. Tuân thủ tiêu chuẩn DIN EN 61537 cho hệ thống thang cáp.

Đặc tính sản phẩm

Chất liệu Hợp kim nhôm ép đùn 6063-T5 / 6061-T6 (6005A có thể tùy chỉnh)
Bề mặt hoàn thiện Hoàn thiện qua máy nghiền, anodized (10μm trong suốt hoặc đồng), sơn tĩnh điện RAL 9002 / RAL 7040 / RAL 1018
Kích thước đường ray bên (H x W) 50x30 mm | 80x40 mm | 100x45mm | 120x50 mm (khác theo yêu cầu)
Hồ sơ rừng thanh hình thang 20x12 mm hoặc thanh phẳng 25x15 mm; mẫu chống trượt tùy chọn
Chiều dài tiêu chuẩn 3000 mm, 4000 mm, 6000 mm
Khoảng cách bậc thang 250 mm (hạng nặng), 300 mm (tiêu chuẩn), 150 mm (đối với cáp nhỏ)
Lớp tải (IEC 61537) Lớp 60 / Lớp 120 / Lớp 180 (tải phân phối tối đa 1800 N/m)
Phạm vi nhiệt độ -40°C đến 120°C

Kịch bản ứng dụng

Nhà máy điện & trạm biến áp Trung tâm dữ liệu (định tuyến cáp trên cao) Cơ sở xử lý nước Nhà máy lọc dầu khí Tòa nhà cao tầng thương mại Mạng tín hiệu đường sắt Năng lượng tái tạo (trang trại năng lượng mặt trời/gió) Hệ thống kiểm soát và hành lý sân bay

Ghi chú kỹ thuật & giải pháp

Giảm thiểu nhiễu điện từ (EMI)

Đối với cáp tín hiệu nhạy cảm, hãy lắp thang nhôm có dây nối liên kết liên tục. Sử dụng kết nối thanh liên kết để giảm trở kháng vòng lặp xuống dưới 0,1 ohm trên 10m chiều dài, đáp ứng chỉ thị EMC 2014/30/EU.

Quản lý giãn nở nhiệt

Nhôm giãn nở 23 x 10⁻⁶/K. Đối với các đoạn chạy dài hơn 20m, hãy kết hợp các khe co giãn với khe hở 15mm trên mỗi biến thể 10°C. Các neo cố định được đặt cách nhau 6m giúp chống oằn.

Chống ăn mòn lưỡng kim

Khi kết nối thang nhôm với giá đỡ bằng thép mạ kẽm, hãy sử dụng miếng đệm cách ly hoặc vòng đệm mạ kẽm có lớp phủ Dacromet. Tránh tiếp xúc trực tiếp với nhôm đồng trong điều kiện ẩm ướt.

Tuân thủ địa chấn và rung động

Hệ thống thang với các tấm nối bắt vít và kẹp lò xo chịu được gia tốc địa chấn Vùng 4 (0,4g). Đối với những khu vực có độ rung cao nên sử dụng đai ốc khóa và giá đỡ chống rung.

Câu hỏi thường gặp

Sự khác biệt giữa thang cáp và khay cáp là gì?
Thang cáp có các bậc mở với khoảng cách (thường là 250-300mm) giúp thông gió và thu gom mảnh vụn tối thiểu, lý tưởng cho các loại cáp nặng. Máng cáp có đáy đặc hoặc đục lỗ, thích hợp cho các loại cáp có đường kính nhỏ. Thang làm giảm trọng lượng và cho phép thả xuống dễ dàng hơn.
Thang cáp nhôm có thể sử dụng ngoài trời ở môi trường ven biển được không?
Đúng. Chỉ định lớp hoàn thiện anodized (tối thiểu 15μm) hoặc sơn tĩnh điện bằng hỗn hợp epoxy-polyester. Đối với các khu vực bị bắn nước trực tiếp trên biển, hãy sử dụng nhôm 6063 với lớp phủ chuyển đổi không chứa crôm cùng với lớp phủ polyester chịu lực cao đã được thử nghiệm với khả năng chịu phun muối 1000 giờ.
Làm thế nào để tính toán khả năng chịu tải cho một nhịp nhất định?
Tham khảo bảng tải trọng trong IEC 61537. Ví dụ: ray bên 100x45mm với nhịp 3m và khoảng cách các bậc 250mm hỗ trợ tải trọng phân bố 1200 N/m. Tăng mật độ bậc thang hoặc giảm nhịp cho tải cao hơn. Tham khảo biểu đồ độ lệch tải của nhà sản xuất.
Có sẵn phụ kiện để cố định cáp mà không cần khoan không?
Đúng. Kẹp yên xe đa năng, ốc vít bằng thép lò xo và dây đai móc và vòng gắn trực tiếp vào các bậc thang. Ngoài ra, các thanh kẹp cáp có đế kẹp vừa vặn với các lỗ trên ray bên (các lỗ được đục lỗ trước cứ sau 50mm).

Thông tin tham khảo đặt hàng

Mã số phần ACL-[Chiều cao ray]-[Khoảng cách các bậc]-[Mã hoàn thiện]-[Chiều dài cm]
Ví dụ ACL-100-300-PC7035-400 → cao 100mm, khoảng cách các bậc 300mm, sơn tĩnh điện RAL7035, dài 4000mm
Phụ kiện tiêu chuẩn Tấm nối (cặp), bu lông & đai ốc lò xo, dây nối liên kết, nắp đầu cho ray bên
Tùy chọn tùy chỉnh Các bậc dốc để thoát nước, phần cứng bằng thép không gỉ 316, các khớp nối được lắp ráp sẵn, các rãnh đai ốc cố định để lắp nhanh
*Tất cả dữ liệu kỹ thuật dựa trên cấu hình nhôm ép đùn. Khả năng chịu tải đã được xác minh theo tiêu chuẩn IEC 61537:2021. Hình minh họa và thông số kỹ thuật của sản phẩm có thể thay đổi về mặt kỹ thuật.
Tính chất vật lý
Loại Máng cáp để đi dây
Chất liệu Chất liệu Thép, Nhôm, ss304, ss316L
Hoàn thiện/xử lý bề mặt

Mạ kẽm trước 8um / Mạ kẽm điện tử ( ≥12um

Mạ kẽm nhúng nóng(>60um

Nhựa rải(>60um)

Lớp phủ điện

Đánh bóng bằng rửa axit (tùy chọn)

Phạm vi kích thước

tùy chỉnh có sẵn

Chiều rộng
Chiều cao đường ray bên
Chiều dài
Độ dày/đường kính dây
Tối đa. Tải làm việc theo kích thước
Phụ kiện/sản phẩm liên quan
Tính năng sản phẩm
Màu sắc Bạc hoặc khác/Theo khách hàng
Nhu cầu môi trường
Ứng dụng
