Giới thiệu sản phẩm
MAY SỢI · NÂNG TRONG · 45°

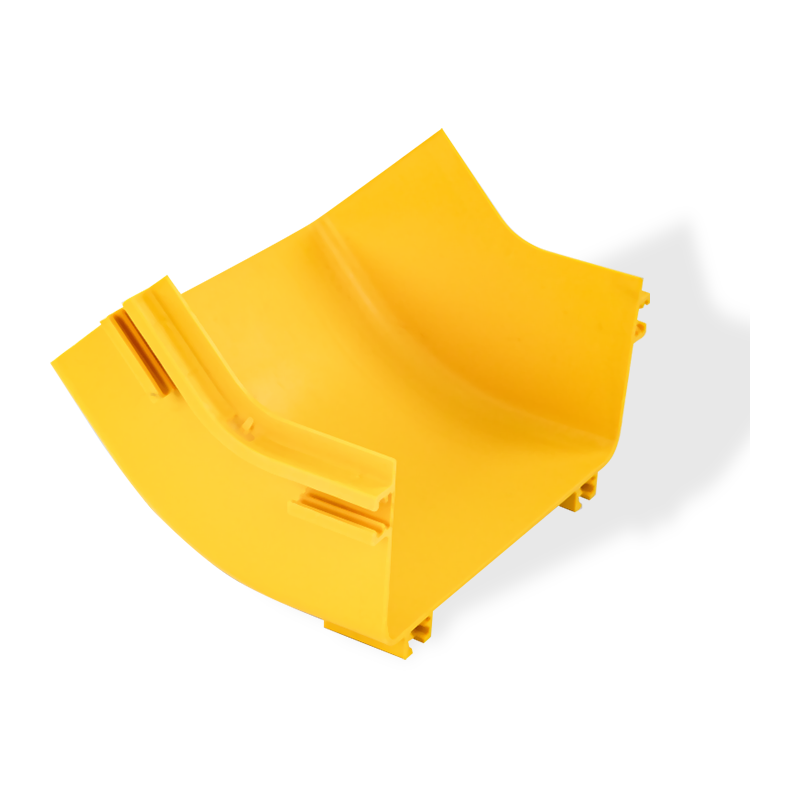

Khay cáp quang nâng bên trong 45 độ
T anh ấy Khay cáp quang Riser bên trong 45 độ là một thành phần được đúc chính xác được thiết kế để tạo điều kiện thay đổi hướng thẳng đứng 45 độ trong hệ thống quản lý cáp quang. Bộ nâng bên trong này cung cấp sự chuyển tiếp dần dần, mượt mà cho các sợi quang di chuyển giữa các mức độ cao khác nhau trong cùng một lần chạy khay. Được sản xuất từ ​​nhựa ABS hoặc PVC chống cháy (UL94 V-0), ống nâng duy trì bán kính uốn tới hạn cần thiết cho sợi đơn chế độ và đa chế độ, ngăn ngừa tổn thất do uốn vi mô và đảm bảo tính toàn vẹn của tín hiệu. Cấu hình bên trong cho phép lắp đặt ống đứng bên trong cấu hình khay, duy trì tính thẩm mỹ sạch sẽ và bảo vệ sợi khỏi sự can thiệp từ bên ngoài. Tương thích với các khay cáp quang 120mm, 240mm và 300mm tiêu chuẩn, phụ kiện này rất cần thiết cho hệ thống cáp có cấu trúc trong trung tâm dữ liệu, phòng viễn thông và môi trường mạng doanh nghiệp.
Chuyển đổi 45° được kiểm soát
Độ nghiêng dần dần 45 độ giúp định tuyến sợi mượt mà giữa các mức độ cao mà không vượt quá giới hạn bán kính uốn cong tối đa.
Thiết kế Riser bên trong
Được lắp đặt bên trong khay, duy trì vẻ ngoài sạch sẽ, không phô trương và bảo vệ sợi khỏi tiếp xúc bên ngoài.
Vật liệu chống cháy
Cấu trúc ABS hoặc PVC được xếp hạng UL94 V-0 đáp ứng các yêu cầu về an toàn phòng cháy chữa cháy của trung tâm dữ liệu và cơ sở viễn thông.
Bề mặt không có vết nứt
Bề mặt nhẵn bên trong và bên ngoài loại bỏ các cạnh sắc nhọn có thể làm hỏng lớp vỏ sợi mỏng manh trong quá trình lắp đặt.
Khả năng tương thích mô-đun
Kích thước tiêu chuẩn đảm bảo tích hợp liền mạch với hệ thống khay cáp quang 120mm, 240mm và 300mm.
Cài đặt không cần công cụ
Các kết nối vừa khít cho phép lắp ráp và sửa đổi nhanh chóng các đường dẫn định tuyến cáp quang mà không cần các công cụ chuyên dụng.
Fiber cable tray internal riser 45 degrees
Chất liệu ABS/PVC chống cháy
Đánh giá ngọn lửa UL94 V-0 · không chứa halogen
Góc Tăng bên trong 45°
Bán kính uốn cong ≥30mm · Tùy chọn ≥50mm
Khả năng tương thích của khay 120mm · 240mm · 300mm
Phạm vi nhiệt độ -25°C đến 75°C
THÔNG SỐ SẢN PHẨM
Chất liệu ABS hoặc PVC chống cháy (UL94 V-0, không chứa halogen)
Góc nâng Chuyển tiếp theo chiều dọc bên trong 45 độ
Bán kính uốn cong options R30 (tiêu chuẩn), R50 (sợi nặng), R100 (siêu nhạy)
Chiều rộng khay tương thích 120mm, 240mm, 300mm (kích thước khay sợi tiêu chuẩn)
Phương pháp cài đặt Phụ kiện gắn vừa khít/kẹp vào các thành bên của khay
Tiêu chuẩn màu sắc Vàng (tiêu chuẩn ngành cho cáp quang), Cam, Đen
Nhiệt độ hoạt động -25°C đến 75°C
Nhiệt độ bảo quản -30°C đến 85°C
KỊCH BẢN ỨNG DỤNG
Trung tâm dữ liệu – Định tuyến cáp quang giữa các khay trên cao và lối đi dưới tầng phụ với sự thay đổi độ cao 45 độ.
Các văn phòng trung tâm viễn thông – Tổ chức chuyển tiếp sợi quang giữa các khung phân phối chính và các giá đỡ thiết bị.
Phòng máy chủ doanh nghiệp – Quản lý các thay đổi về độ cao của cáp quang trong cơ sở hạ tầng cáp có cấu trúc.
Cơ sở ISP và colocation – Tạo điều kiện thuận lợi cho việc định tuyến cáp quang giữa các vùng quản lý cáp và khu vực thiết bị khác nhau.
CÂU HỎI THƯỜNG GẶP
Sự khác biệt giữa Riser bên trong và Riser bên ngoài là gì?
Một thanh nâng bên trong vừa khít với cấu hình khay, duy trì vẻ ngoài sạch sẽ và bảo vệ sợi khỏi tiếp xúc bên ngoài. Một thanh nâng bên ngoài gắn vào bên ngoài khay, tạo thêm khoảng trống nhưng lại khiến sợi có khả năng bị hư hỏng. Thiết kế bên trong được ưu tiên cho hầu hết các ứng dụng viễn thông và trung tâm dữ liệu, nơi ưu tiên tính thẩm mỹ và khả năng bảo vệ.
Có thể sử dụng ống nâng 45 độ với các bó sợi đã được cắt sẵn không?
Đúng. Các điểm vào và ra trơn tru, loe cho phép các cụm sợi được kết thúc trước bằng đầu nối MPO hoặc MTP đi qua mà không bị vướng. Tuy nhiên, ống nâng phải được lắp đặt trước khi kéo bó sợi để đảm bảo đầu nối đi qua lỗ mà không bị tắc nghẽn.
Làm thế nào để ống nâng duy trì bán kính uốn cong của cáp quang?
Bề mặt bên trong của ống nâng được thiết kế với độ cong mượt mà, liên tục, duy trì bán kính uốn cong tối thiểu là 30mm (tiêu chuẩn), 50mm (hạng nặng) hoặc 100mm (siêu nhạy). Điều này đảm bảo rằng sợi quang không bao giờ phải chịu những góc nhọn có thể gây ra hiện tượng uốn cong vi mô hoặc suy giảm tín hiệu.
Riser có tương thích với cả cáp quang đơn chế độ và đa chế độ không?
Đúng. Riser tương thích với tất cả các loại cáp quang tiêu chuẩn, bao gồm chế độ đơn (OS1, OS2) và đa chế độ (OM1-OM5). Các tùy chọn bán kính uốn cong (R30/R50/R100) mang đến sự linh hoạt để phù hợp với yêu cầu cụ thể của các loại sợi và ứng dụng khác nhau.
HƯỚNG DẪN CÀI ĐẶT
Lắp đặt ống nâng trước khi kéo cáp quang để cho phép các đầu nối đi qua lỗ mà không bị cản trở hoặc hư hỏng.
Đảm bảo ống nâng được căn chỉnh với trục thẳng đứng của khay cáp để tránh ứng suất ngang lên các bó sợi trong quá trình chuyển đổi.
Xác minh rằng bán kính uốn cong đã chọn phù hợp với thông số kỹ thuật của nhà sản xuất sợi đối với loại cáp đang được lắp đặt.
LƯU TRỮ & BẢO TRÌ
Bảo quản các bộ phận của ống nâng ở khu vực khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với tia cực tím để duy trì các đặc tính của vật liệu.
Kiểm tra ống nâng xem có các khiếm khuyết trên bề mặt hoặc các gờ trước khi lắp đặt để đảm bảo việc định tuyến sợi trơn tru.
Tránh tiếp xúc với dung môi mạnh hoặc chất tẩy rửa có tính axit có thể làm giảm đặc tính chống cháy.
Tính chất vật lý
Loại Máng cáp quang/Khay cáp quang
Chất liệu Chất liệu PVC chống cháy cho phần thẳng ABS chống cháy cho phụ kiện, chất liệu của ống mềm là PP. Vật liệu chống cháy được xếp hạng UL94 FV-0
Hoàn thiện/xử lý bề mặt

/

Phạm vi kích thước

tùy chỉnh có sẵn

Chiều rộng 120/240/300/360
Chiều cao đường ray bên 100
Chiều dài 2000/3000/Tùy chỉnh
Độ dày/đường kính dây
Tối đa. Tải làm việc
Phụ kiện/sản phẩm liên quan
Tính năng sản phẩm

1. Thiết kế khép kín, bảo vệ cáp quang khỏi bị hư hỏng.

2. Ống mương sợi được làm từ vật liệu nhựa chống cháy với bề mặt nhẵn và hình thức đẹp.

3. Cung cấp khả năng kiểm soát bán kính uốn cong và đảm bảo bán kính sợi≧40mm Bộ thoát cáp di động là tùy chọn để đáp ứng yêu cầu mở rộng của trung tâm ngày.

4. Có sẵn các cách lắp đặt khác nhau như treo, đỡ đầu tủ hoặc kết nối với khay cáp khác.

Màu sắc Màu vàng (pantone 123c)
Nhu cầu môi trường trong nhà
ứng dụng Thích hợp cho nhiều ứng dụng, bao gồm quản lý cáp quang, quản lý cáp nguồn.
