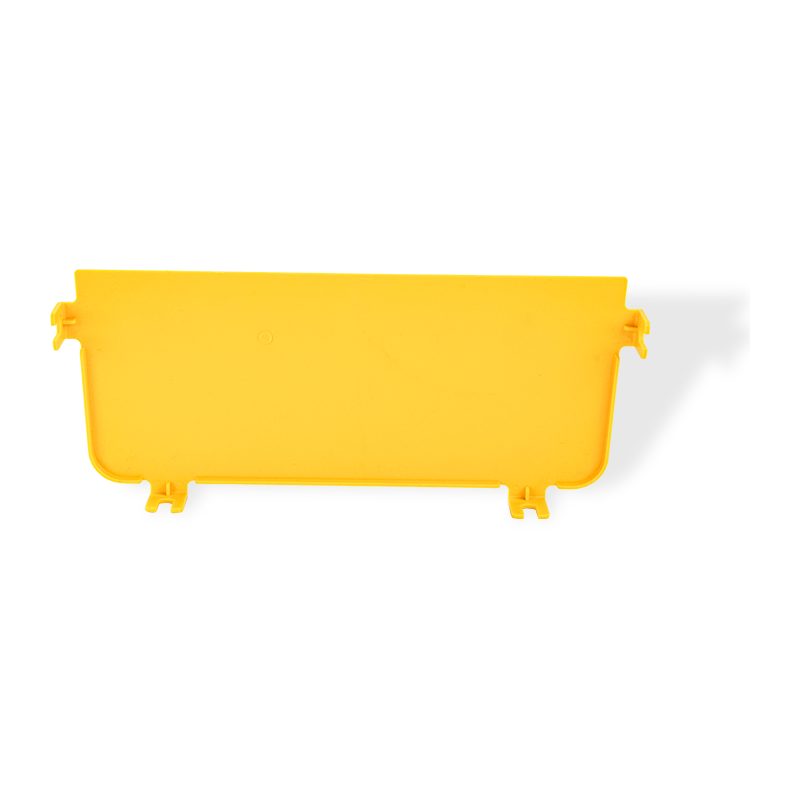

  • Cốc cuối khay cáp quang
  • Cốc cuối khay cáp quang
Giới thiệu sản phẩm

Cốc cuối khay cáp quang là phụ kiện quan trọng trong hệ thống máng cáp quang. Nó được làm bằng vật liệu ABS chống cháy để đảm bảo an toàn và ổn định. Vách ngăn cổng này được thiết kế tinh xảo để đóng hoàn hảo phần cuối của máng cáp quang, ngăn bụi và mảnh vụn xâm nhập một cách hiệu quả, đồng thời bảo vệ cáp quang khỏi bị hư hỏng do tai nạn. Hiệu suất chống cháy của nó đáp ứng tiêu chuẩn UL94 FV-0 và an toàn và đáng tin cậy. Vách ngăn cổng dễ cài đặt và có khả năng tương thích mạnh mẽ. Nó phù hợp cho các hệ thống máng cáp quang khác nhau. Bề mặt nhẵn và vẻ ngoài gọn gàng của nó không chỉ nâng cao tính thẩm mỹ tổng thể mà còn dẫn hướng hiệu quả cho đường truyền cáp quang để đảm bảo truyền dữ liệu trơn tru và hiệu quả. Dù là trung tâm dữ liệu mới hay mở rộng, vách ngăn cổng là sự lựa chọn không thể thiếu và chất lượng cao.

Cốc cuối khay cáp quang

Phân loại sản phẩm: Máng cáp quang

Tổng quan về sản phẩm

Cốc cuối khay cáp quang là phụ kiện đầu cuối được lắp đặt ở các đầu hở của khay cáp quang. Nó tạo ra một rào cản lớn ngăn ngừa sự tích tụ các mảnh vụn, tiếp xúc vật lý với các đầu cáp và sự dịch chuyển vô tình của cáp quang. Được sản xuất từ ​​​​thép sơn tĩnh điện, cốc cuối phù hợp với kích thước khay tiêu chuẩn (chiều rộng từ 100mm đến 600mm). Bộ phận này có các lỗ lắp được khoan trước thẳng hàng với các bậc của khay và đường viền cạnh được bo tròn nhẵn giúp loại bỏ các góc nhọn. Khi được lắp đặt, cốc cuối duy trì tuân thủ bán kính uốn cho các sợi quang đi ra hoặc kết thúc tại các điểm cuối của khay. Thiết kế của nó tích hợp với các đoạn thẳng, đoạn uốn dọc hoặc khuỷu ngang để cung cấp khả năng bảo vệ cáp nhất quán trên toàn bộ lộ trình quản lý cáp.

Ưu điểm cốt lõi

  • Tương thích kích thước với chiều rộng khay cáp quang tiêu chuẩn (100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm).
  • Nền thép mạ kẽm dày 0,8mm đến 1,5mm với lớp phủ polyester chống ăn mòn (80-100 micron).
  • Lắp đặt vừa khít không cần dụng cụ trên các khay có các thanh ngang có rãnh; cố định vít có sẵn cho môi trường có độ rung cao.
  • Các cạnh được bo tròn với bán kính 5 mm để tránh vi phạm bán kính uốn của sợi (đáp ứng IEC 60794-1-21).
  • Thiết kế khe hở ở phía dưới để cáp thoát nước và thông gió, giảm khả năng giữ ẩm.

Đặc tính sản phẩm

Chất liệu Thép cán nguội (DX51D Z) hoặc thép không gỉ 304/316L
Bề mặt hoàn thiện Sơn tĩnh điện, RAL 7035 hoặc RAL 9010; độ dày 60-80μm
Tùy chọn độ dày 1.0mm, 1.2mm, 1.5mm (tùy thuộc vào mức tải của khay)
Khả năng tương thích chiều rộng 100mm đến 600mm, có thể điều chỉnh qua mặt bích bên
Chiều cao 50mm, 80mm, 100mm, 120mm (phù hợp với chiều cao ray bên khay)
Phạm vi nhiệt độ -40°C đến 85°C
Đánh giá lửa UL 94 V-0; chỉ số oxy ≥28% (không có thành phần nhựa trong phiên bản hoàn toàn bằng thép)
Phương pháp cài đặt Cố định vít (bu lông M6x12) hoặc kẹp bằng đai ốc lò xo

Kịch bản ứng dụng

Các khay cáp của trung tâm dữ liệu tại các điểm cuối, nơi các bộ nhảy cáp quang chuyển sang giá đỡ thiết bị.
Các văn phòng trung tâm viễn thông và các đầu mối yêu cầu bảo vệ đầu cuối cho cáp quang đường trục.
Môi trường tự động hóa công nghiệp có độ rung, ngăn chặn sự dịch chuyển đầu cáp.
Trục nâng cáp và các điểm phân phối của tòa nhà nơi các khay kết thúc ở điểm xuyên tường.
Vỏ sợi ngoài trời và điểm vào tủ (xếp hạng IP30 với tấm đệm tùy chọn).

Ghi chú & Giải pháp Kỹ thuật

Yêu cầu giải phóng mặt bằng lắp đặt

Duy trì khoảng cách tối thiểu 25 mm giữa cốc cuối và các bức tường hoặc thiết bị liền kề. Khoảng hở bị hạn chế có thể khiến bán kính uốn cong của sợi dưới 40mm đối với sợi SMF-28 tiêu chuẩn. Sử dụng cốc có đầu lệch (góc 15 hoặc 30 độ) khi không gian bị hạn chế.

Nối đất liên tục

Các cốc cuối có bề mặt được sơn không tự động liên kết với khay tiếp đất. Lắp kẹp nối đất hoặc vòng đệm hình sao giữa vít lắp và khay để đảm bảo tính liên tục về điện cho hệ thống nối đất trên mỗi TIA-607-B.

Quản lý độ ẩm trong khay ngoài trời

Đối với khu vực ngoài trời hoặc khu vực rửa sạch, hãy chọn cốc cuối có lỗ thoát nước ở đáy (đường kính 2mm, cách nhau 50mm). Nếu không thoát nước, hiện tượng ngưng tụ sẽ tích tụ và làm tăng tổn hao chèn trong các đầu nối quang. Cốc cuối có rãnh giúp thông gió và giảm áp suất chênh lệch.

Khả năng tương thích giữa thang cáp và khay đục lỗ

Cốc đầu tiêu chuẩn được thiết kế cho khay cáp đục lỗ. Đối với các khay kiểu thang (các bậc cách nhau 250mm hoặc 300mm), hãy sử dụng cốc đầu có mặt bích mở rộng chồng lên nhau ngoài bậc cuối cùng để tránh hiện tượng võng cáp ở điểm cuối.

Câu hỏi thường gặp

Cốc cuối có thể được trang bị thêm trên các khay đã lắp đặt hiện có không?
Đúng. Cốc cuối trượt trên ray bên của khay mà không cần tháo cáp. Tuy nhiên, nếu cáp vượt quá đầu khay hơn 30mm thì cần có sự hỗ trợ tạm thời trong quá trình lắp đặt để ngăn ngừa hiện tượng căng cáp.
Khả năng chịu tải của cốc cuối là bao nhiêu?
Cốc cuối không được thiết kế để chịu tải. Lực dọc trục tối đa 50N (tương đương 5kg tĩnh) tác dụng lên mặt cuối. Đối với các ứng dụng kéo hoặc căng cáp, hãy sử dụng khuỷu tay kéo hoặc hộp đầu cuối chuyên dụng.
Cốc cuối có cần miếng đệm để chống bụi không?
Phiên bản tiêu chuẩn không có miếng đệm. Đối với cấp độ bảo vệ IP4X, hãy đặt hàng các cốc cuối có miếng đệm cao su tổng hợp (độ dày 2 mm) được gắn sẵn vào mặt bích. Vòng đệm nén để bịt kín các khoảng trống giữa cốc cuối và ray bên khay.
Làm cách nào để xác định kích thước cốc cuối chính xác cho khay hiện có?
Đo chiều rộng bên trong giữa các ray bên của khay (không phải chiều rộng danh nghĩa). Cũng đo chiều cao đường ray bên. Đánh dấu cốc cuối cho biết dòng khay tương thích, ví dụ: "C100H80" vừa với khay có chiều rộng 100mm x chiều cao 80mm.

Thông tin tham khảo đặt hàng

Cấu trúc số phần FEC-[Chiều rộng tính bằng mm]-[Chiều cao tính bằng mm]-[Mã vật liệu]
Ví dụ FEC-300-100-SS304 (rộng 300mm, cao 100mm, inox 304)
Bao bì tiêu chuẩn 10 miếng mỗi thùng có vít gắn đi kèm (M6x12, 4 cái mỗi cốc)
Tùy chọn tùy chỉnh Sơn tĩnh điện màu vàng (khả năng hiển thị cao), cổng vào cáp được khoan trước (đường kính 20-50mm), nhãn khắc laser
Tính chất vật lý
loại Máng cáp quang/Khay cáp quang
Chất liệu Chất liệu PVC chống cháy cho phần thẳng ABS chống cháy cho phụ kiện, chất liệu của ống mềm là PP. Vật liệu chống cháy được xếp hạng UL94 FV-0
Hoàn thiện/xử lý bề mặt

/

Phạm vi kích thước

tùy chỉnh có sẵn

Chiều rộng 120/240/300/360
Chiều cao đường ray bên 100
Chiều dài 2000/3000/Tùy chỉnh
Độ dày/đường kính dây
Tối đa. Tải làm việc
Phụ kiện/sản phẩm liên quan
Tính năng sản phẩm

1. Thiết kế khép kín, bảo vệ cáp quang khỏi bị hư hỏng.

2. Ống mương sợi được làm từ vật liệu nhựa chống cháy với bề mặt nhẵn và hình thức đẹp.

3. Cung cấp khả năng kiểm soát bán kính uốn cong và đảm bảo bán kính sợi≧40mm Bộ thoát cáp di động là tùy chọn để đáp ứng yêu cầu mở rộng của trung tâm ngày.

4. Có sẵn các cách lắp đặt khác nhau như treo, đỡ đầu tủ hoặc kết nối với khay cáp khác.

Màu sắc Màu vàng (pantone 123c)
Nhu cầu môi trường trong nhà
ứng dụng Thích hợp cho nhiều ứng dụng, bao gồm quản lý cáp quang, quản lý cáp nguồn.
