Hướng dẫn cơ bản về dòng khay cáp đục lỗ kiểu đục lỗ

Trong thế giới quản lý cáp phức tạp, việc lựa chọn hệ thống hỗ trợ phù hợp là điều tối quan trọng để đảm bảo an toàn, hiệu quả và tuổi thọ. Trong số các tùy chọn khác nhau có sẵn, Dòng sản phẩm khay cáp đục lỗ nổi bật như một giải pháp linh hoạt và mạnh mẽ. Hướng dẫn toàn diện này đi sâu vào loạt bài cụ thể này, khám phá thiết kế, lợi ích, ứng dụng và những cân nhắc chính để giúp bạn đưa ra quyết định sáng suốt cho dự án tiếp theo của mình. Chúng tôi cũng sẽ giải quyết các truy vấn phổ biến, bao gồm Sự khác biệt giữa khay cáp loại đục lỗ và thang , để cung cấp một sự hiểu biết toàn diện.

Máng cáp đục lỗ loại đục lỗ là gì?

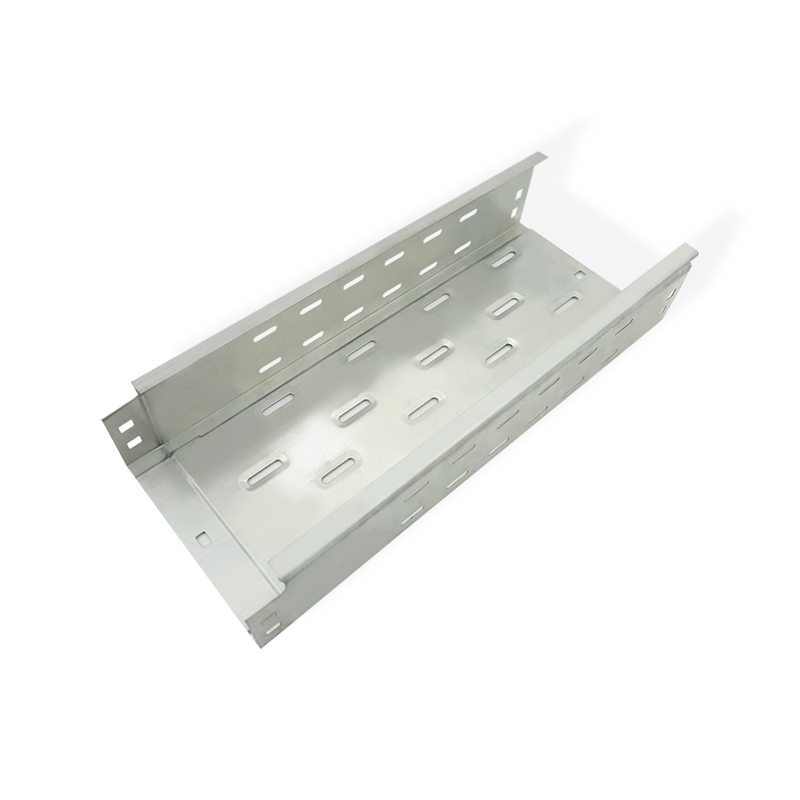

A Máng cáp đục lỗ loại đục lỗ là một hệ thống kết cấu đúc sẵn thường được làm từ thép, nhôm hoặc thép không gỉ. Đặc điểm nổi bật của nó là phần đế vững chắc với các lỗ được đục lỗ đồng đều ở đáy và ray bên. Những lỗ thủng này không phải ngẫu nhiên; chúng được thiết kế để mang lại nhiều lợi ích, từ giảm trọng lượng đến tăng cường thông gió. Thiết kế này là nền tảng của lắp đặt điện công nghiệp và thương mại hiện đại.

• Xây dựng: Được hình thành từ một tấm kim loại duy nhất, sau đó được đục lỗ và uốn thành hình chữ U hoặc dạng giống như cái giỏ cuối cùng.
• Thông gió: Các lỗ cho phép lưu thông không khí tuyệt vời xung quanh cáp, ngăn ngừa sự tích tụ nhiệt và kéo dài tuổi thọ cáp.
• Độ bền: Được thiết kế để hỗ trợ tải cáp nặng trên các nhịp dài, không được hỗ trợ trong khi chống lại các tác nhân gây áp lực từ môi trường.

Các tính năng và ưu điểm chính

Sự phổ biến của dòng khay cáp đục lỗ bắt nguồn từ bộ tính năng độc đáo giúp giải quyết những thách thức chung về quản lý cáp. Thiết kế của nó góp phần trực tiếp vào cơ sở hạ tầng điện an toàn hơn và dễ quản lý hơn.

• Khả năng hiển thị cáp vượt trội: Thiết kế mở cho phép nhận dạng và theo dõi trực quan dễ dàng từng loại cáp, đơn giản hóa việc bảo trì và khắc phục sự cố.
• Tản nhiệt hiệu quả: Các lỗ đục tạo điều kiện thuận lợi cho việc làm mát thụ động, một yếu tố quan trọng đối với các hệ thống lắp đặt có mật độ nguồn điện lớn, nơi quá nhiệt có thể làm giảm khả năng cách điện của cáp.
• Nhẹ nhưng mạnh mẽ: Quá trình đục lỗ sẽ loại bỏ vật liệu dư thừa mà không ảnh hưởng đáng kể đến tính toàn vẹn của cấu trúc, giúp khay nhẹ hơn, dễ xử lý và lắp đặt hơn.
• Tính linh hoạt trong định tuyến: Có sẵn nhiều loại phụ kiện tiêu chuẩn (khuỷu tay, ống chữ T, bộ giảm tốc), những khay này có thể được cấu hình để điều hướng các lối đi phức tạp xung quanh chướng ngại vật.

So sánh Máng cáp đục lỗ với các loại khác

Để thực sự đánh giá cao giá trị của dòng sản phẩm đục lỗ, điều cần thiết là phải hiểu vị trí của nó trong hệ sinh thái khay cáp rộng hơn. Việc lựa chọn giữa các loại khay thường dựa trên sự cân bằng về các yêu cầu hỗ trợ, bảo vệ và thông gió.

Khay cáp loại đục lỗ và thang

Một câu hỏi thường gặp trong quản lý cáp là về Sự khác biệt giữa khay cáp loại đục lỗ và thang . Mặc dù cả hai đều được sử dụng rộng rãi nhưng chúng phục vụ các mục đích hơi khác nhau dựa trên thiết kế của chúng.

Máng thang bao gồm hai thanh ray bên được nối với nhau bằng các thanh ngang riêng lẻ, giống như một chiếc thang. Điều này mang lại sức mạnh tối đa và lý tưởng cho các nhịp dài với cáp rất nặng. Ngược lại, khay đục lỗ có đế chắc chắn với các lỗ, mang lại khả năng hỗ trợ và bảo vệ tổng thể tốt hơn cho các loại cáp nhỏ hơn trong khi vẫn cho phép thông gió. Bảng dưới đây cung cấp một sự so sánh rõ ràng:

Thông số kỹ thuật quan trọng để lựa chọn và lắp đặt

Lựa chọn quyền Máng cáp đục lỗ loại đục lỗ liên quan đến nhiều thứ hơn là chỉ chọn một loại. Một số thông số kỹ thuật phải được xem xét để đảm bảo tính toàn vẹn và hiệu suất của hệ thống. Hiểu biết về khả năng chịu tải của khay cáp đục lỗ là bước đầu tiên và quan trọng nhất.

• Khả năng tải: Đây là trọng lượng tối đa mà khay có thể hỗ trợ một cách an toàn, bao gồm trọng lượng của dây cáp và mọi tải trọng môi trường bổ sung (như tuyết hoặc gió). Nó được xác định bởi thước đo vật liệu, chiều rộng khay và khoảng cách hỗ trợ.
• Chất liệu và Hoàn thiện: Các vật liệu phổ biến bao gồm thép mạ kẽm trước, thép mạ kẽm nhúng nóng, nhôm và thép không gỉ. Sự lựa chọn phụ thuộc vào môi trường (ví dụ: thép không gỉ cho các khu vực nhà máy hóa chất hoặc ven biển bị ăn mòn).
• Chiều rộng và chiều sâu khay: Kích thước được tiêu chuẩn hóa, nhưng kích thước tùy chỉnh có thể được chế tạo. Chiều rộng và chiều sâu phải phù hợp với dung lượng cáp hiện tại và cho phép mở rộng trong tương lai, thường là khoảng 40% công suất dự phòng.

Thực tiễn cài đặt tốt nhất và khoảng cách hỗ trợ

Việc lắp đặt đúng cách là rất quan trọng để đạt được mục đích thiết kế khả năng chịu tải của khay cáp đục lỗ và an toàn hệ thống. Một yếu tố quan trọng là khoảng cách hỗ trợ cho các khay cáp đục lỗ , tác động trực tiếp đến độ lệch của khay khi chịu tải.

Khoảng cách hỗ trợ đề cập đến khoảng cách giữa các điểm nơi khay được neo vào cấu trúc tòa nhà (ví dụ: từ thanh trần hoặc giá đỡ tường). Khoảng cách hỗ trợ gần hơn làm tăng khả năng chịu tải của hệ thống. Khoảng cách tối ưu là phép tính dựa trên mức tải của khay, tổng trọng lượng cáp và độ lệch (độ võng) tối đa cho phép.

• Tính toán là chìa khóa: Không bao giờ đoán khoảng cách hỗ trợ. Nó phải được thiết kế dựa trên tải trọng khay và cáp cụ thể.
• Tuân theo Nguyên tắc của Nhà sản xuất: Các nhà sản xuất có uy tín cung cấp các bảng khoảng tải chi tiết chỉ định khoảng cách hỗ trợ tối đa cho các điều kiện tải khác nhau.
• Tài khoản cho tải động: Ở những khu vực có rung động hoặc có khả năng xảy ra hoạt động địa chấn, khoảng cách hỗ trợ có thể cần phải giảm bớt và nên sử dụng các giằng chống địa chấn.

Tối ưu hóa hệ thống của bạn với các phụ kiện phù hợp

Một hệ thống khay cáp hoàn chỉnh không chỉ có những đoạn thẳng. Việc sử dụng phụ kiện khay cáp loại đục lỗ là điều cần thiết để tạo một bản cài đặt đầy đủ chức năng, an toàn và tuân thủ mã. Các thành phần này đảm bảo hệ thống có thể được định tuyến chính xác và cung cấp sự bảo vệ cần thiết.

• Phụ kiện: Danh mục này bao gồm các khúc cua ngang và dọc (khuỷu tay), tees, cross và bộ giảm tốc. Chúng cho phép khay thay đổi hướng và phân nhánh ra các khu vực khác nhau.
• Khớp nối và tấm nối: Dùng để nối hai phần thẳng của khay lại với nhau, đảm bảo tính liên tục về cơ và điện.
• Bìa: Khi mở các khay đục lỗ, bạn có thể thêm nắp vào những khu vực cụ thể để bảo vệ dây cáp khỏi các mảnh vụn rơi xuống, nước nhỏ giọt hoặc vì lý do thẩm mỹ.
• Kẹp giữ: Đây là những phụ kiện quan trọng giúp cố định cáp trong khay, ngăn không cho chúng bị dịch chuyển do gió, rung hoặc lực từ ngắn mạch.

Phân tích chi phí và tìm nguồn cung ứng

Việc lập ngân sách cho một dự án đòi hỏi sự hiểu biết rõ ràng về bảng giá khay cáp loại đục lỗ . Chi phí không phải là một con số duy nhất mà bị ảnh hưởng bởi sự kết hợp của nhiều yếu tố.

• Chi phí vật liệu: Khay nhôm và thép không gỉ đắt hơn thép. Giá nguyên liệu thô biến động và ảnh hưởng trực tiếp đến chi phí cuối cùng.
• Kích thước khay: Khay rộng hơn và sâu hơn có giá cao hơn do vật liệu sử dụng tăng lên.
• Máy đo vật liệu (Độ dày): Khay dày hơn, khổ nặng hơn có khả năng chịu tải cao hơn nhưng giá thành cũng cao hơn.
• Kết thúc: Lớp mạ kẽm nhúng nóng có khả năng chống ăn mòn cao hơn và tốn kém hơn so với lớp mạ kẽm trước.
• Phụ kiện: Số lượng và loại phụ kiện, vỏ và kẹp có thể làm tăng đáng kể tổng chi phí của dự án.

Câu hỏi thường gặp

Ưu điểm chính của khay cáp đục lỗ so với khay đáy đặc là gì?

Ưu điểm chính là tản nhiệt. Các khay đáy đặc bao bọc hoàn toàn cáp, giữ nhiệt có thể đẩy nhanh quá trình xuống cấp cách điện của cáp và làm giảm khả năng mang dòng của cáp. Các lỗ thủng ở một Máng cáp đục lỗ loại đục lỗ cho phép lưu thông không khí liên tục, làm mát cáp một cách thụ động và nâng cao tuổi thọ hoạt động lâu hơn, an toàn hơn. Ngoài ra, các lỗ giúp nhận dạng cáp và thay thế một phần dễ dàng hơn nhiều so với khay đặc.

Làm cách nào để xác định khả năng tải chính xác cho khay cáp đục lỗ của tôi?

Xác định đúng khả năng chịu tải của khay cáp đục lỗ là một quá trình gồm nhiều bước. Trước tiên, hãy tính tổng trọng lượng của tất cả các loại cáp sẽ được đặt vào khay, bao gồm cả lớp cách điện của chúng và mọi cáp bổ sung trong tương lai (thường là 25-40% công suất dự phòng). Tiếp theo, hãy xem xét bất kỳ tải lượng môi trường bổ sung nào. Sau đó, hãy tham khảo bảng khoảng tải của nhà sản xuất để biết mẫu khay cụ thể mà bạn đang xem xét. Các bảng này thể hiện mối quan hệ giữa khoảng cách khay (khoảng cách hỗ trợ) và khả năng chịu tải. Khay đã chọn của bạn phải có khả năng chịu tải định mức vượt quá tổng tải trọng tính toán ở khoảng cách hỗ trợ theo kế hoạch của bạn.

Máng cáp đục lỗ có thể sử dụng ngoài trời được không?

Vâng, Máng cáp đục lỗ loại đục lỗs thường được sử dụng ngoài trời, miễn là chọn đúng vật liệu và hoàn thiện. Đối với các ứng dụng ngoài trời, nên sử dụng thép mạ kẽm nhúng nóng, nhôm hoặc thép không gỉ do khả năng chống ăn mòn vượt trội. Thiết kế mở thực sự có lợi khi ở ngoài trời vì nó cho phép thoát nước mưa và ngăn ngừa sự tích tụ độ ẩm và mảnh vụn, không giống như khay đáy đặc có thể đọng nước.

Khoảng cách hỗ trợ tiêu chuẩn cho khay cáp đục lỗ là bao nhiêu?

Không có “tiêu chuẩn” duy nhất cho khoảng cách hỗ trợ cho các khay cáp đục lỗ , vì nó hoàn toàn phụ thuộc vào thiết kế của khay và tải trọng tác dụng. Đối với các ứng dụng tải nhẹ, khoảng cách có thể là 3 mét (10 feet), trong khi đối với các trường hợp tải nặng, khoảng cách có thể chỉ là 1,5 mét (5 feet). Phương pháp đáng tin cậy nhất là sử dụng dữ liệu kỹ thuật do nhà sản xuất khay cung cấp. Các bảng khoảng tải của chúng sẽ chỉ định khoảng cách hỗ trợ tối đa cho phép để giữ độ lệch của khay trong giới hạn an toàn đối với một tải nhất định.

Có mối lo ngại về an toàn cháy nổ khi sử dụng khay cáp đục lỗ ?

Tất cả các hệ thống quản lý cáp phải tuân thủ các quy định về điện và lửa của địa phương. Bản thân các khay đục lỗ không phải là mối nguy hiểm hỏa hoạn nhưng dây cáp bên trong chúng thì có thể gây ra hỏa hoạn. Ở những khu vực cần phòng cháy chữa cháy, có thể tích hợp các biện pháp cụ thể. Điều này có thể bao gồm việc sử dụng lớp phủ hoặc bọc cáp chống cháy, lắp đặt các thiết bị ngăn cháy ở nơi các khay xuyên qua tường lửa hoặc thậm chí chọn các khay cáp có đặc tính chống cháy tích hợp. Thiết kế mở đôi khi có thể khiến lửa lan rộng dễ dàng hơn qua lớp cách điện của cáp nếu không được xử lý đúng cách, do đó, luôn nên phân tích nguy cơ hỏa hoạn.
